In de verpakkings-, drukkerij- en stansindustrie is een stripmatrijs een cruciaal en essentieel onderdeel van een snijmatrijssysteem. Het ‘bestaan’ of doel ervan is van fundamenteel belang voor een efficiënt en schoon snijproces.
Hier volgt een overzicht van de rol ervan en waarom het onmisbaar is:
Nadat het matrijsblad het materiaal (zoals karton, schuim, zelfklevende vellen, enz.) heeft doorgesneden, blijven de gesneden stukken en het omringende afvalmateriaal (de matrix of het skelet) vaak stevig vastgeklemd op de matrijsbladen. De voornaamste taak van de stripplaat is het scheiden van dit afvalmateriaal van de matrijsbladen wanneer de matrijs wordt opgetild, zodat de goede, uitgesneden delen (het "product") op het persbed blijven of netjes worden uitgeworpen.
(1) Voorkomt het optillen van materiaal: Zonder een stripplaat zou het afvalvel aan de matrijs blijven kleven en daarmee omhoog komen, wat verkeerde uitlijning, dubbele sneden en productieonderbrekingen veroorzaakt.
(2) Zorgt voor schoon strippen: Er wordt een gelijkmatige, gecontroleerde kracht uitgeoefend om het afvalmateriaal van de messen te duwen, wat resulteert in een schone scheiding. Dit is vooral cruciaal voor ingewikkelde ontwerpen of kleverige materialen (zoals lijm of schuim).
(3) Beschermt het materiaal: het houdt het materiaal plat tijdens de snijslag, waardoor kreuken of verschuiven worden voorkomen, wat nauwkeurige sneden garandeert.
De stripmatrijs is een stevige plaat (vaak gemaakt van acryl, multiplex of metaal) die rond de matrijsbladen zit.
Het beweegt onafhankelijk.
Neerslag: De dobbelsteen daalt. De stripper maakt eerst contact met het materiaal en speldt het plat voordat de messen erdoor snijden.
Opwaartse slag: Terwijl de matrijs omhoog komt, duwen veren of uitwerpmechanismen de stripper naar beneden ten opzichte van het matrijsblok. Deze beweging duwt het afvalmateriaal van de messen en laat het achter.

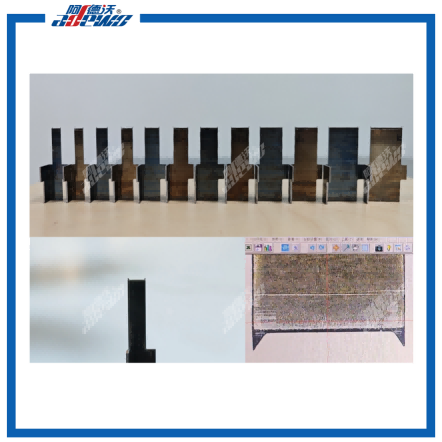

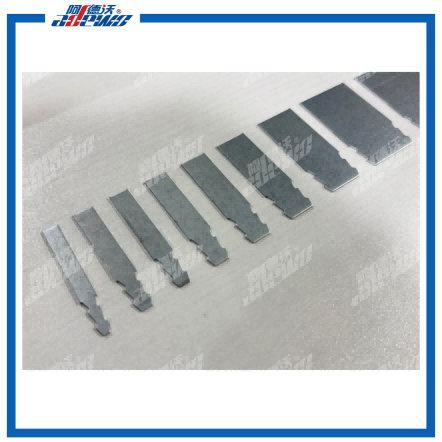

Monsters:
Werkende video:
(2) Automatisch buigen

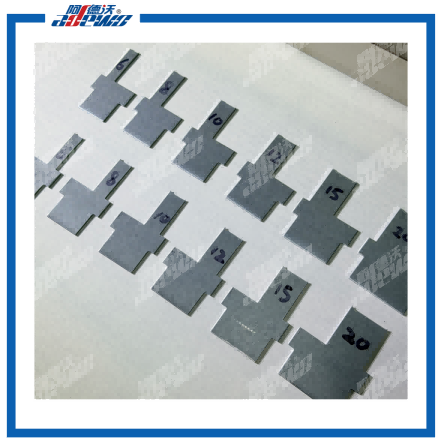

Monsters:
Werkende video:
Samenvattend is het bestaan van de stripplaat niet optioneel; het is een essentieel onderdeel van de matrijs dat de betrouwbaarheid, precisie en snelheid van het stansproces garandeert door het afvalmateriaal na elke snede mechanisch op te ruimen.
