In de matrijzenindustrie is de stalen regel het snijvlak van de matrijs. De nauwkeurigheid ervan bepaalt de kwaliteit van elke doos, doos of verpakkingsproduct dat wordt gesneden. Een stalen regel die zelfs maar een fractie van een millimeter onnauwkeurig is gebogen, zal een matrijs opleveren die er niet in slaagt schoon te snijden, wat leidt tot kostbaar productieafval. Decennia lang was het buigen van stalen linialen een handmatig proces, waarbij bekwame operators handgereedschap en fysieke sjablonen moesten gebruiken. De resultaten waren slechts zo goed als de vaardigheid van de operator, en consistentie was moeilijk te bereiken. De introductie van de automatische buigmachine transformeerde dit proces en bracht de precisie van computernumerieke besturing naar het buigen van stalen regels.
De kern van de nauwkeurigheid van de automatische buigmachine ligt in de buigfunctie. Deze functie is geen eenvoudige mechanische actie; het is een geavanceerd samenspel van servomotoren, precisiegereedschap en realtime besturingsalgoritmen. DeBasismodel automatische buigmachine, ontwikkeld door Adewo Automation Equipment Co.,ltd., is ontworpen om consistente, uiterst nauwkeurige buigingen te leveren die voldoen aan de veeleisende eisen van de moderne matrijzenbouw. Dit artikel geeft een technische analyse van de buigfunctie, waarbij de mechanismen worden uitgelegd die een nauwkeurige vormgeving van de stalen regel mogelijk maken. We zullen het servobesturingssysteem onderzoeken, de geometrie van het buiggereedschap, de compensatiealgoritmen die rekening houden met de terugvering van het materiaal en de kwaliteitscontrolemaatregelen die ervoor zorgen dat elke buiging nauwkeurig is.
De buigfunctie in een automatische buigmachine is het mechanische en elektronische systeem dat een recht stuk stalen meetlat omzet in een nauwkeurig gevormde snijkant. Een stalen meetlat is een strook gehard staal met aan de ene kant een scherpe snijkant en aan de andere kant een gekarteld of vlak lichaam. Het wordt gebruikt bij het maken van matrijzen om het snijpad van een matrijs te creëren. De automatische buigmachine neemt een rechte meetlat, voert deze in de buigkop en voert vervolgens een reeks buigingen uit om de gewenste vorm te creëren. De buigfunctie moet in staat zijn bochten met verschillende hoeken (meestal 90 graden, maar ook andere hoeken) en stralen te produceren, met een hoge mate van nauwkeurigheid en herhaalbaarheid.
De buigfunctie bestaat uit verschillende belangrijke componenten. De eerste is het invoermechanisme, dat de stalen meetlat voor elke bocht naar de juiste positie brengt. Het invoermechanisme maakt gebruik van precisierollen of een grijpersysteem om de meetlat nauwkeurig te verplaatsen. Het tweede onderdeel is de buigkop, die het gereedschap bevat dat feitelijk de bocht vormt. De buigkop gebruikt doorgaans een combinatie van een buigstempel en een matrijs, of een set rollen, om de stalen regel te vervormen. Het derde onderdeel is het besturingssysteem, dat de voedings- en buigacties coördineert op basis van het geprogrammeerde patroon. Het besturingssysteem maakt gebruik van servomotoren om de invoer- en buigassen aan te drijven, waardoor de bewegingen nauwkeurig en herhaalbaar zijn.

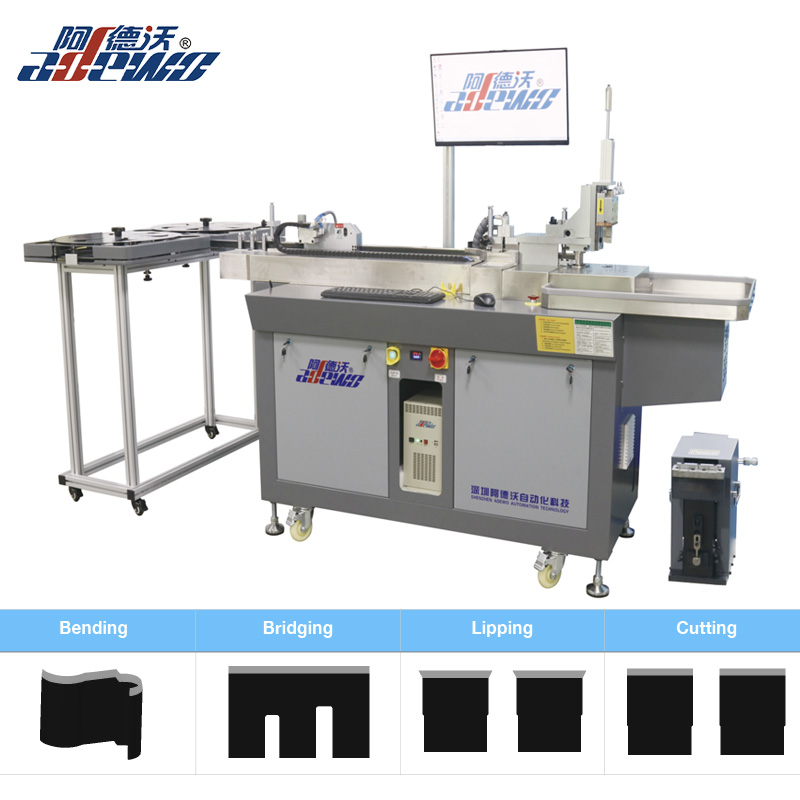

De nauwkeurigheid van de buigfunctie wordt bepaald door de precisie van deze componenten en de besturingsalgoritmen die deze beheren. BijAdewo Automation Equipment Co.,ltd.Ons basismodel Auto Bender is ontworpen om een buignauwkeurigheid van +/- 0,1 mm voor de buigpositie en +/- 0,5 graden voor de buighoek te bereiken. Dit nauwkeurigheidsniveau is essentieel voor het produceren van matrijzen die voldoen aan de nauwe toleranties die vereist zijn voor hoogwaardige verpakkingen. De volgende tabel geeft een samenvatting van de belangrijkste componenten van de buigfunctie en hun rol.
| Onderdeel | Functie | Impact op nauwkeurigheid |
| Voedingsmechanisme | Brengt de stalen regel naar de buigpositie | Bepaalt de nauwkeurigheid van de buiglocatie langs de regel |
| Buigend hoofd | Vormt de bocht in de stalen regel | Bepaalt de nauwkeurigheid van de buighoek en straal |
| Servomotoren | Rijd de invoer- en buigassen aan | Zorg voor de precisie en herhaalbaarheid van de beweging |
| Controlesysteem | Coördineert de invoer- en buigacties | Zorgt ervoor dat de juiste volgorde en parameters worden gebruikt |
| Gereedschap | Ponsen of rollen die de bocht vormen | Bepaalt de kwaliteit van de buiging en de standtijd van het gereedschap |
Servobesturing vormt de basis van de nauwkeurigheid van de buigfunctie. Een servomotor is een motor die is uitgerust met een feedbackapparaat, meestal een encoder, dat de positie en snelheid van de motor aan de controller rapporteert. De controller vergelijkt de werkelijke positie met de opgedragen positie en past de input van de motor aan om de fout te minimaliseren. Deze gesloten-lusregeling is essentieel voor het bereiken van nauwkeurige en herhaalbare bewegingen. Bij een automatische buigmachine worden de invoeras en de buigas beide aangedreven door servomotoren. De voedingsas moet de stalen regel voor elke bocht naar de exacte positie verplaatsen. De buigas moet het buiggereedschap in de exacte hoek draaien. Elke fout in deze assen zal resulteren in een onnauwkeurige buiging.
De nauwkeurigheid van een servosysteem wordt bepaald door verschillende factoren, waaronder de resolutie van de encoder, de stijfheid van het mechanische systeem en de kwaliteit van het besturingsalgoritme. Een encoder met hoge resolutie kan zeer kleine positieveranderingen detecteren, waardoor de controller fijne aanpassingen kan maken. Een stijf mechanisch systeem zorgt ervoor dat de beweging van de motor zonder speling of buiging op het gereedschap wordt overgebracht. Een goed afgestemd regelalgoritme zorgt ervoor dat de motor snel en soepel reageert op commando's, zonder doorschieten of oscilleren. Bij Adewo Automation Equipment Co.,ltd. maakt ons basismodel Auto Bender gebruik van absolute encoders met hoge resolutie en een stijve mechanische structuur om nauwkeurige servobesturing te garanderen. Onze besturingsalgoritmen zijn afgestemd om een snelle, stabiele reactie te bieden op de veeleisende eisen van het buigen van stalen regels.
De volgende tabel vergelijkt de prestaties van een servogestuurde buigfunctie met een stappenmotorgestuurde buigfunctie. Stappenmotoren zijn een andere veel voorkomende optie voor bewegingsbesturing, maar ze hebben beperkingen wat betreft nauwkeurigheid en koppel.
| Parameter | Servobesturing | Stappenmotorbesturing |
| Feedback | Gesloten lus (encoder) | Open-lus (geen feedback) |
| Positienauwkeurigheid | Hoog (+/- 0,01 mm typisch) | Matig (+/- 0,05 mm typisch) |
| Herhaalbaarheid | Uitstekend | Goed |
| Koppel op hoge snelheid | Hoog | Neemt af met de snelheid |
| Risico op verloren stappen | Geen (gesloten lus) | Mogelijk bij overbelasting |
| Kosten | Hoger | Lager |
Het gebruik van servobesturing in ons basismodel Auto Bender is een belangrijke reden voor de superieure buignauwkeurigheid. De closed-loop feedback zorgt ervoor dat de machine altijd de exacte positie van de invoer- en buigas kent en eventuele fouten in realtime kan corrigeren. Dit is vooral belangrijk bij het buigen van stalen regels van hoge sterkte, die hogere krachten vereisen en ervoor kunnen zorgen dat een stappenmotor stappen verliest. Met servobesturing behoudt de machine zijn nauwkeurigheid, zelfs onder veeleisende omstandigheden.
De geometrie van het buiggereedschap is een andere kritische factor bij het verkrijgen van nauwkeurige buigingen. Het gereedschap bestaat uit de buigstempel en de buigmatrijs, of, bij sommige ontwerpen, een set vormrollen. De vorm en afmetingen van het gereedschap bepalen de straal en hoek van de bocht. Het gereedschap moet zo worden ontworpen dat het overeenkomt met de eigenschappen van de stalen regel, inclusief de dikte, hardheid en de gewenste buigradius. Een mismatch tussen het gereedschap en de regel kan resulteren in onnauwkeurige buigingen, scheuren of overmatige slijtage van het gereedschap.
De belangrijkste gereedschapsparameters die de buigprecisie beïnvloeden zijn de ponsradius, de matrijsopening en de matrijshoek. De ponsradius bepaalt de binnenradius van de bocht. De matrijsopening bepaalt de hoeveelheid materiaal die wordt gebogen en de terugveringseigenschappen. De matrijshoek bepaalt de uiteindelijke hoek van de bocht. Voor een standaard bocht van 90 graden is de hoek van de matrijs doorgaans 90 graden, maar de stempel en de matrijs moeten zo worden ontworpen dat rekening wordt gehouden met de terugvering van de stalen regel. Terugvering is de neiging van het materiaal om gedeeltelijk terug te keren naar zijn oorspronkelijke vorm nadat de buigkracht is opgeheven. Om een bocht van 90 graden te bereiken, moet het gereedschap de regel verbuigen tot bijvoorbeeld 92 graden, zodat deze terugveert naar 90 graden.
Het gereedschap in ons basismodel Auto Bender is vervaardigd uit hoogwaardig gereedschapsstaal en is nauwkeurig geslepen om nauwkeurige afmetingen te garanderen. Het gereedschap is ook ontworpen voor snelle wisseling, waardoor de operator met minimale stilstand kan wisselen tussen verschillende buigradii en -hoeken. Onze fabriek bij Adewo Automation Equipment Co.,ltd. biedt een reeks gereedschapsopties voor verschillende soorten staalregels en buigvereisten. De volgende tabel vat de belangrijkste gereedschapsparameters samen en hun impact op de buigprecisie.
| Gereedschapsparameter | Functie | Impact op buigprecisie |
| Stempelradius | Bepaalt de binnenradius van de bocht | Heeft rechtstreeks invloed op de nauwkeurigheid van de buigradius |
| Sterfopening | Bepaalt de hoeveelheid gebogen materiaal | Heeft invloed op de terugvering en de eindhoek |
| Sterfhoek | Bepaalt de uiteindelijke hoek van de bocht | Moet de terugvering compenseren |
| Gereedschapsmateriaal | Bepaalt de standtijd en slijtvastheid van het gereedschap | Heeft invloed op de precisie op de lange termijn |
Naast het ontwerp van het gereedschap is de uitlijning van het gereedschap van cruciaal belang. Als de stempel en de matrijs niet perfect uitgelijnd zijn, zal de bocht scheef zijn en kan de regel verdraaien. Ons basismodel Auto Bender maakt gebruik van precisiegeleiders en een stijf frame om ervoor te zorgen dat het gereedschap tijdens het gebruik uitgelijnd blijft. Deze uitlijning wordt gecontroleerd en onderhouden als onderdeel van onze routineonderhoudsprocedures.
Terugvering is de vijand van nauwkeurig buigen. Wanneer een stalen regel wordt gebogen, ondergaat het materiaal zowel plastische als elastische vervorming. De plastische vervorming is permanent, maar de elastische vervorming herstelt zich wanneer de buigkracht wordt verwijderd. Dit herstel zorgt ervoor dat de regel terugveert, wat resulteert in een buighoek die kleiner is dan de hoek waarnaar deze werd gebogen. De hoeveelheid terugvering hangt af van de materiaaleigenschappen van de regel, de dikte en de buigradius. Als de terugvering niet wordt gecompenseerd, zal de uiteindelijke buighoek onnauwkeurig zijn.
Om nauwkeurige bochten te bereiken, moet de automatische buigmachine de regel te ver buigen om de terugvering te compenseren. De mate van overbuiging wordt bepaald door een terugveringscompensatiealgoritme. Dit algoritme is gebaseerd op de materiaaleigenschappen van de regel en de buiggeometrie. Het algoritme berekent de vereiste overbuighoek en geeft de buigas de opdracht om naar die hoek te bewegen. Wanneer de buigkracht wordt opgeheven, veert de meetlat terug naar de gewenste hoek. De nauwkeurigheid van het compensatiealgoritme is van cruciaal belang voor de algehele nauwkeurigheid van de buigfunctie.
Bij Adewo Automation Equipment Co.,ltd. gebruikt ons basismodel Auto Bender een geavanceerd algoritme voor terugveringscompensatie dat is gebaseerd op uitgebreide tests van verschillende soorten staalregels. Het algoritme houdt rekening met de dikte, hardheid en de gewenste buigradius van de regel. De operator voert eenvoudigweg de gewenste buighoek en radius in en de machine berekent automatisch de benodigde overbuiging. De volgende tabel geeft een voorbeeld van terugveringscompensatie voor verschillende diktes van stalen regels.
| Regeldikte (mm) | Gewenste buighoek | Overbuighoek (typisch) | Terugveringscompensatie |
| 0,71 mm | 90° | 92,5° | 2,5° |
| 1,05 mm | 90° | 93,5° | 3,5° |
| 1,42 mm | 90° | 95,0° | 5,0° |
| 2,00 mm | 90° | 97,0° | 7,0° |
Het terugveringscompensatiealgoritme is een belangrijk kenmerk van ons basismodel Auto Bender. Hierdoor kan de machine nauwkeurige bochten maken zonder dat er handmatige aanpassingen nodig zijn. Dit verbetert niet alleen de nauwkeurigheid, maar verhoogt ook de productiviteit door de insteltijd en materiaalverspilling te verminderen.
Nauwkeurige bochten realiseren is één ding; Het behouden van die nauwkeurigheid in de loop van de tijd is iets anders. De buigfunctie van een automatische buigmachine is onderhevig aan slijtage, thermische drift en andere factoren die de prestaties kunnen verslechteren. Om ervoor te zorgen dat de machine nauwkeurige bochten blijft maken, is het essentieel om een verificatie- en onderhoudsprogramma te hebben. Dit programma moet regelmatige kalibratie, inspectie van het gereedschap en verificatie van de nauwkeurigheid van de machine met behulp van proefsneden omvatten.
Het verificatieproces omvat doorgaans het buigen van een testregel naar een bekend patroon en het vervolgens meten van de resulterende vorm. De afmetingen worden vergeleken met de geprogrammeerde afmetingen. Als de afwijkingen de aanvaardbare tolerantie overschrijden, wordt de machine afgesteld of opnieuw gekalibreerd. Het testpatroon moet een verscheidenheid aan buighoeken en stralen bevatten om ervoor te zorgen dat de machine over het volledige bereik nauwkeurig is. De test moet met regelmatige tussenpozen worden uitgevoerd, bijvoorbeeld aan het begin van elke dienst of na een gereedschapswisseling.
Bij Adewo Automation Equipment Co.,ltd. raden we het volgende verificatie- en onderhoudsschema aan voor ons basismodel Auto Bender:
De volgende tabel geeft een overzicht van de verificatie- en onderhoudstaken voor de buigfunctie.
| Taak | Frequentie | Doel |
| Visuele inspectie van gereedschappen | Dagelijks | Slijtage of schade detecteren |
| Test buigpatroon | Wekelijks | Controleer de nauwkeurigheid van de machine |
| Smering van bewegende delen | Wekelijks | Verminder slijtage en zorg voor een soepele beweging |
| Inspectie van servomotoren | Maandelijks | Zorg voor een goede werking en spoor slijtage op |
| Volledige kalibratie | Jaarlijks | Herstel de machine naar fabrieksspecificaties |
Door een gestructureerd verificatie- en onderhoudsprogramma te volgen, kunnen gebruikers van ons Basismodel Auto Bender ervoor zorgen dat hun machine jarenlang nauwkeurige bochten blijft produceren. Onze fabriek biedt uitgebreide training en ondersteuning om onze klanten te helpen deze procedures te implementeren.
Vraag 1: Wat is de typische buignauwkeurigheid van een basismodel Auto Bender?
Antwoord: De typische buignauwkeurigheid van ons basismodel Auto Bender is +/- 0,1 mm voor buigpositie en +/- 0,5 graden voor buighoek. Dit nauwkeurigheidsniveau is geschikt voor de meeste toepassingen bij het maken van matrijzen voor stalen regels. Voor toepassingen die een nog hogere nauwkeurigheid vereisen, bieden we geavanceerde modellen met encoders met een hogere resolutie en geavanceerdere compensatie-algoritmen.
Vraag 2: Kan de automatische buigmachine stalen regels met verschillende diktes buigen?
Antwoord: Ja, het Basismodel Auto Bender kan stalen linialen met verschillende diktes buigen. Het besturingssysteem van de machine omvat een database met buigparameters voor verschillende soorten linialen en diktes. De operator selecteert eenvoudigweg het type liniaal en de dikte, en de machine past automatisch de buigparameters aan, inclusief de terugveringscompensatie. Dit maakt de machine zeer veelzijdig en gemakkelijk te gebruiken.
Vraag 3: Hoe gaat de automatische buigmachine om met verschillende buigradii?
Antwoord: De automatische buigmachine kan verschillende buigradii aan door verschillende gereedschapsets te gebruiken. De stempel en de matrijs worden aangepast aan de gewenste buigradius. Het besturingssysteem van de machine is geprogrammeerd met de gereedschapsgeometrie, zodat het automatisch de buigparameters aanpast om de juiste radius te bereiken. Gereedschapswisselingen zijn doorgaans snel en eenvoudig, waardoor de machinist met minimale stilstand tussen verschillende radiussen kan wisselen.
Vraag 4: Wat is de maximale buighoek die de automatische buigmachine kan bereiken?
Antwoord: De maximale buighoek is afhankelijk van het gereedschap en het ontwerp van de machine. Bij een standaard opstelling kan de machine bochten tot 90 graden realiseren. Voor speciale toepassingen kan op maat gemaakt gereedschap worden geleverd om andere hoeken te bereiken, inclusief scherpe en stompe bochten. Onze fabriek bij Adewo Automation Equipment Co.,ltd. kan maatwerk leveren om aan specifieke eisen te voldoen.
Vraag 5: Hoe zorgt de automatische buigmachine ervoor dat de bochten zich in de juiste positie langs de regel bevinden?
Antwoord: De automatische buigmachine maakt gebruik van een precisietoevoermechanisme om de stalen meetlat voor elke bocht naar de juiste positie te brengen. Het invoermechanisme wordt aangedreven door een servomotor en bestuurd door het CNC-systeem van de machine. Voor elke bocht wordt de invoerpositie geprogrammeerd en de gesloten servobesturing zorgt ervoor dat de meetlat nauwkeurig wordt gepositioneerd. De machine maakt ook gebruik van een sensorsysteem om de voorrand van de meetlat te detecteren en de invoerpositie te verifiëren.
De buigfunctie van een automatische buigmachine is een geavanceerd systeem dat precisiemechanica, geavanceerde servobesturing en intelligente software combineert om de stalen regel nauwkeurig te vormen. De nauwkeurigheid van de buigfunctie wordt bepaald door de precisie van de invoer- en buigassen, de geometrie van het gereedschap, de effectiviteit van het terugveringscompensatiealgoritme en de nauwkeurigheid van het verificatie- en onderhoudsprogramma. Het basismodel Auto Bender van Adewo Automation Equipment Co.,ltd. is ontworpen om de hoogste niveaus van nauwkeurigheid en herhaalbaarheid te leveren, waardoor matrijzenmakers met vertrouwen hoogwaardige matrijzen kunnen produceren.
Als u de nauwkeurigheid en efficiëntie van uw matrijzenproductie van stalen regels wilt verbeteren, nodigen wij u uit om meer te leren over ons basismodel Auto Bender. Ons team van experts staat klaar om uw specifieke wensen te bespreken en te demonstreren hoe onze machine aan uw wensen kan voldoen.
Neem contact op met Adewo Automation Equipment Co.,ltd. Vandaagvoor meer informatie over ons basismodel Auto Bender en hoe deze de nauwkeurigheid van uw matrijzenproductie kan verbeteren.
