In de verpakkingsdruk-, papierdoos-, kleurendoos- en stansindustrieën hebben de precisie en efficiëntie van het stansen rechtstreeks invloed op de kwaliteit van de daaropvolgende stansproductie. Terwijl de marktvraag naar kleine batches, multi-specificatie en complex gestructureerde verpakkingsproducten blijft toenemen, wordt de traditionele methode van het vertrouwen op handarbeid om processen zoals buigen, markeren en snijden te voltooien geleidelijk aan geconfronteerd met problemen zoals lage efficiëntie, hoge arbeidskosten en onstabiele verwerkingsprecisie.
I. Wat is ABM-832B1?

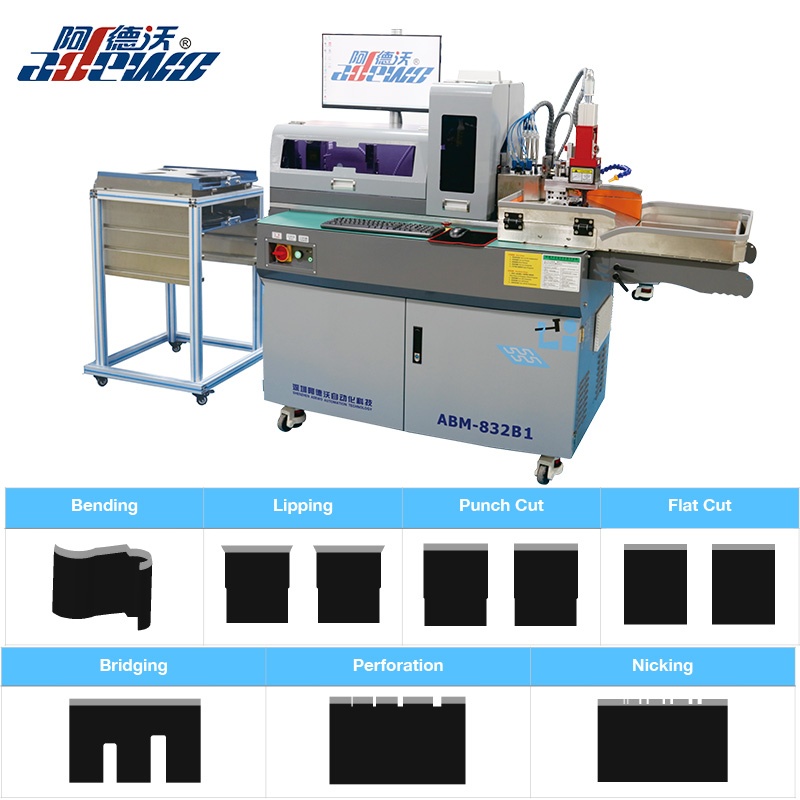

De ABM-832B1 is een multifunctionele automatische buigmachine ontwikkeld voor de stansindustrie. Het wordt voornamelijk gebruikt voor het automatisch aanvoeren, buigen, markeren, snijden en gerelateerde verwerking van matrijsmaterialen volgens ontwerpdocumenten.
Vergeleken met traditionele handmatige bediening kan deze apparatuur meerdere stansprocessen in één machine integreren, waardoor fouten veroorzaakt door herhaalde handmatige metingen, positionering en verwerking worden verminderd.
De apparatuur ondersteunt bladhoogten van 8 tot 32 mm en is geschikt voor bladen van verschillende diktes, zoals 0,45 mm, 0,53 mm, 0,71 mm en 1,05 mm. Verwerkingsparameters kunnen via software worden ingesteld om beter te voldoen aan de verwerkingsbehoeften van verschillende stansproducten.
II. Multifunctionele integratie: Eén machine voltooit meerdere verwerkingsprocedures.
De basisfuncties van de apparatuur omvatten:
Buigen & Nicking & Lippen & Naadloos stansen (Mold Cut) & Bridging & Flat Cut & Hole / Perforatie (optioneel)
Door gebruik te maken van een multifunctionele ponsmatrijscombinatie kunnen geschikte verwerkingsmethoden worden geselecteerd op basis van verschillende matrijsstructuren, waardoor procesveranderingen tussen verschillende apparatuur worden verminderd. Het geïntegreerde ontwerp van buig- en knipfuncties verbetert niet alleen de verwerkingsefficiëntie, maar vermindert ook de veiligheidsrisico's tijdens handmatige bediening.
III. Uiterst nauwkeurige invoer om te voldoen aan de behoeften van complexe stansbewerkingen Bij stansproductie is de invoernauwkeurigheid een cruciale factor die de uiteindelijke verwerkingskwaliteit beïnvloedt.

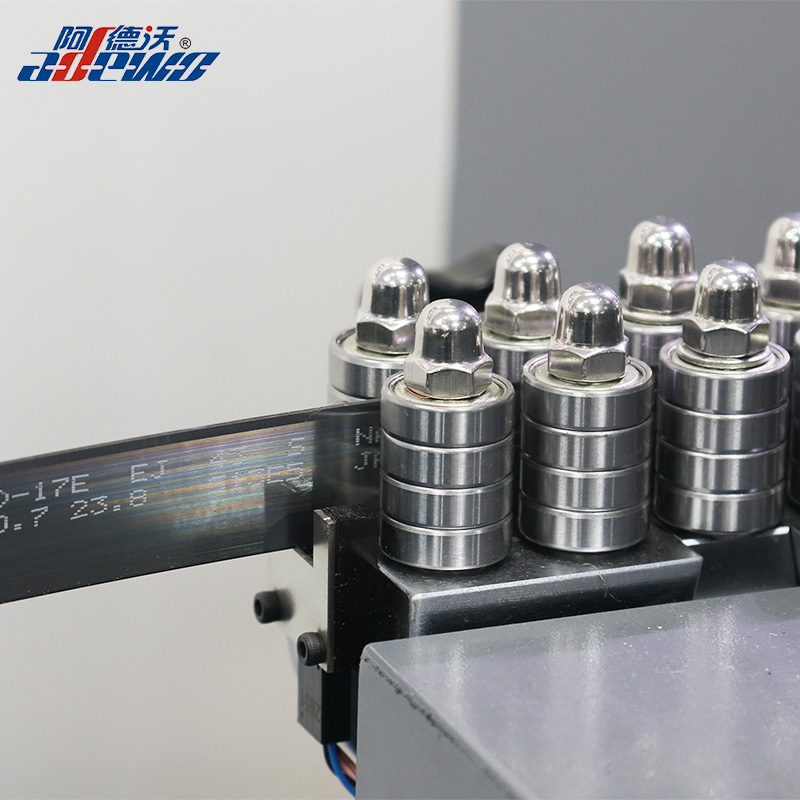

De ABM-832B1 maakt gebruik van een automatisch invoersysteem met een invoernauwkeurigheid van ±0,03 mm, een minimale buigmaat van 1,5 mm aan de voorkant en een minimale buigmaat van 1,0 mm aan de achterkant.
Ondertussen ondersteunt de apparatuur meerdere puntgroottes, waarbij de kleinste puntgrootte 0,2 mm bereikt. De puntbreedte en -diepte kunnen softwarematig worden ingesteld. Dit betekent dat bij het omgaan met complexe lijnen, ingewikkelde structuren en verschillende maten stansvormen de verwerking kan worden gecontroleerd via digitale parameters, waardoor maatafwijkingen als gevolg van handmatige bediening worden verminderd.IV. Directe ondersteuning voor DXF- en DWG-bestanden vereenvoudigt het proces van het maken van stansvormen. Moderne stansproductie is steeds meer afhankelijk van digitaal ontwerp.
De ABM-832B1 ondersteunt DXF- en DWG-bestandsformaten, waardoor deze kan worden geïntegreerd met veelgebruikte stansontwerpworkflows.
De basisworkflow kan als volgt worden samengevat:
Ontwerpbestanden → Bewerkingsgegevens importeren → Software-parameterinstellingen → Automatische aanvoer → Automatisch buigen/markeren/snijden → Volledige stansbewerking
Digitale verwerkingsmethoden kunnen repetitieve taken zoals traditioneel handmatig meten, markeren en positioneren verminderen, waardoor het stansen geleidelijk kan verschuiven van handmatige, op ervaring gebaseerde bewerkingen naar gestandaardiseerde en geautomatiseerde productie.
V. Onafhankelijke mal dontwerp maakt onderhoudnlance en vervangnleniet moben handig.

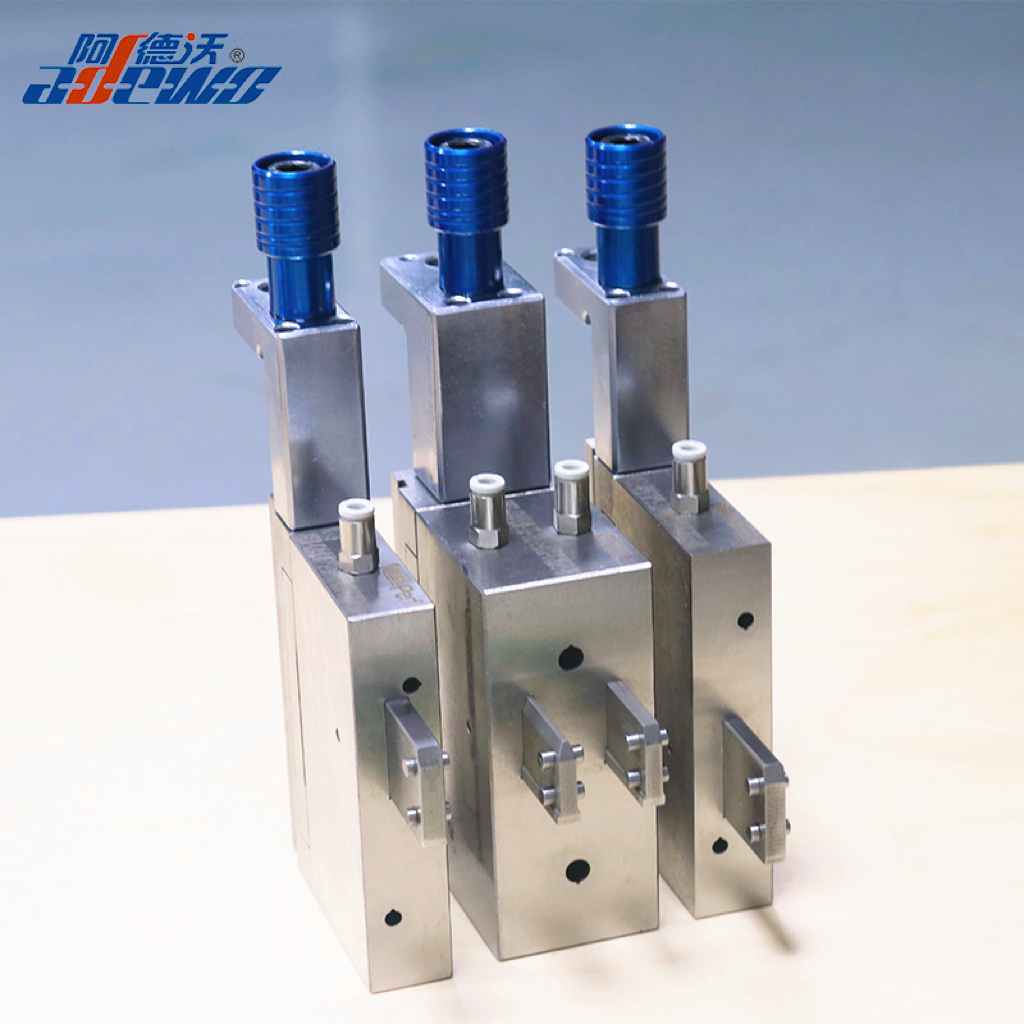

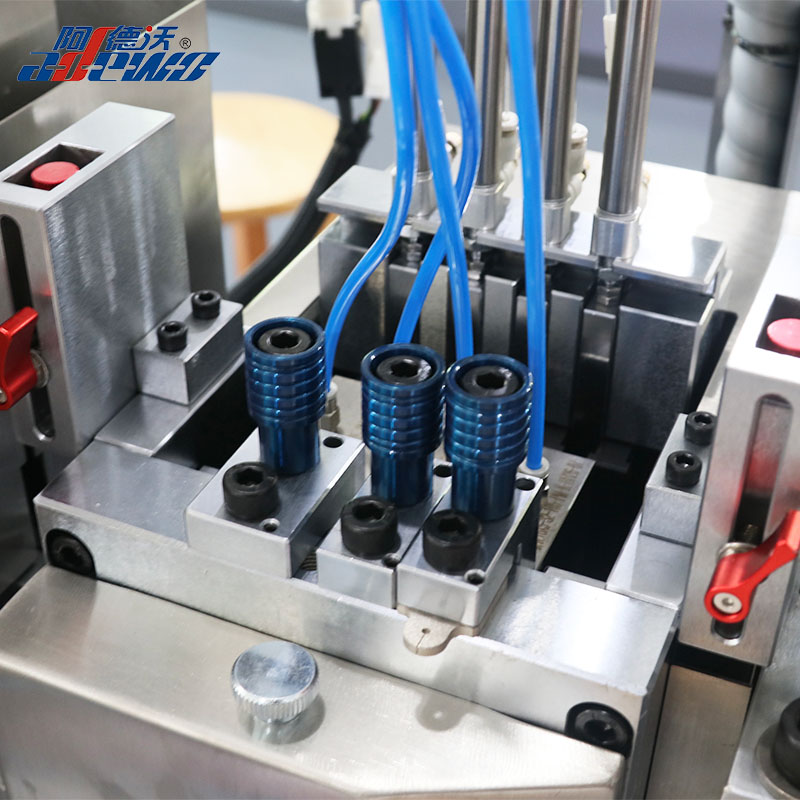

Wat de uitrustingsstructuur betreft, heeft de ABM-832B1 een onafhankelijk matrijsontwerp en kunnen verschillende verwerkingshulpmiddelen worden vervangen op basis van de productiebehoeften.

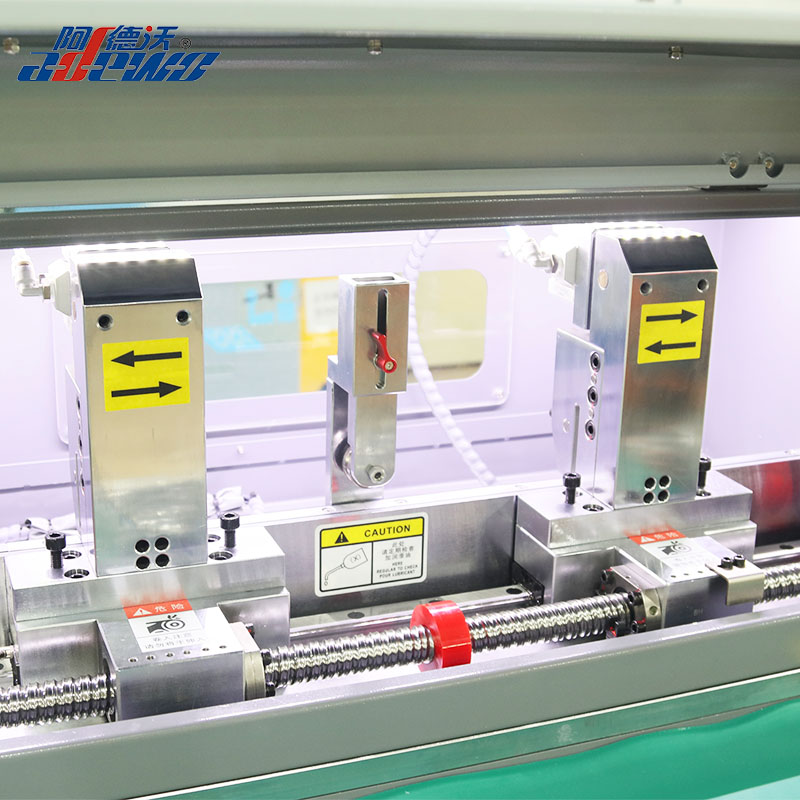

Ondertussen is de apparatuur uitgerust met een Panasonic-servomotor en met de dubbele klemmen en de continue voedingsstructuur van de schroefgeleiderail kan een stabielere continue verwerking worden bereikt.
Voor stansfabrikanten vergemakkelijkt de onafhankelijke gereedschapsstructuur niet alleen het dagelijks onderhoud, maar maakt het ook een snelle aanpassing van de verwerkingsgereedschappen mogelijk op basis van verschillende productvereisten.
VI. Geminiaturiseerd ontwerp, balanceringsproductionenefficiëntie en ruimtegebruik
Voor kleine en middelgrote stansfabrieken en verpakkingsbedrijven is het vloeroppervlak dat door de apparatuur wordt ingenomen ook een belangrijke factor waarmee rekening moet worden gehouden bij de aanschaf.
De totale afmetingen van de ABM-832B1 zijn ongeveer:
2600 × 750 × 1600 mm (lengte × breedte × hoogte)
De machine weegt ongeveer 480 kg en heeft een relatief compacte lay-out, terwijl er meerdere verwerkingsfuncties zijn geïntegreerd, waardoor bedrijven de ruimte die ze tijdens de productie in beslag nemen, kunnen verminderen.
Voor bedrijven die hun stansmogelijkheden binnen beperkte fabrieksruimte moeten verbeteren, heeft dit "geminiaturiseerde + multifunctionele" ontwerp bepaalde praktische waarde. Belangrijke parameters: Meshoogte 8-32
Bladdikte 1, 1,5, 2, 3 pt
De minimale buigradius aan de voorkant is 1,5, de minimale buigradius aan de achterkant is 1,0, de invoernauwkeurigheid is 0,03 en de buigvlakheid is ±0,2.
Basisfuncties: buigen, overbruggen, naadloos ponsen, vlaksnijden, snavelsnijden, stippen. Optionele accessoires: ponstanden en ponsen.
| Optionele regeldikte | 0,45,0,53,0,71,1,05 mm |
| Ondersteunde regelhoogte | 8-32 mm |
| Voor Min. Buiggrootte | 1,5 mm |
| Terug Min. Buiggrootte | 1,0 mm |
| Precisie bij het voernl | ±0,03 mm |
| Buigende vlakheid | 0,2 mm |
| Basisfuncties | Buigen, inkerven, vormsnijden, lipping, overbruggen, platte snede |
| Optionele functies | Perforatie, gat |
VII. Geautomatiseerde stansapparatuur wordt een belangrijke richting voor het verbeteren van de efficiëntie in de industrie.
Zoals de verpakkingsindustrieevolueert naar personalisatie, kleine batches, variatie en snelle levering, wordt het traditionele productiemodel dat afhankelijk is van handmatig stansen geconfronteerd met toenemende druk op de efficiëntie.
De waarde van automatische buigapparatuur is niet alleen het "vervangen van handarbeid", maar nog belangrijker, het stabieler en controleerbaarder maken van het matrijzenproductieproces via digitale bestanden, automatische invoer en gestandaardiseerde verwerkingsparameters.
De ABM-832B1 integreert meerdere functies zoals buigen, kerven, snijden, overbruggen en naaivoet, samen met een invoernauwkeurigheid van ± 0,03 mm en ondersteuning voor DXF- en DWG-bestanden, waardoor stansfabrikanten een compactere en efficiëntere geautomatiseerde verwerkingsoplossing krijgen.
Voor bedrijvnlOmdat ze de afhankelijkheid van handarbeid willen verminderen, de efficiëntie van het maken van matrijzen willen verbeteren en de productieautomatisering verder willen bevorderen, zal dit type multifunctionele automatische buigapparatuur een belangrijke optie worden om de productiecapaciteit te vergroten.
