Wat is een brug bij het maken van matrijzen?
Bij de productie van lasergesneden matrijzen moet, nadat het matrijsbord is gesneden, de hele structuur verbonden blijven en voldoende sterkte behouden voor montage en productie.
De verbindingspunten tussen verschillende delen van het dobbelsteenbord worden genoemdBrug.
Een goed ontworpen brug helpt de algehele stabiliteit van het matrijsbord te behouden en zorgt ervoor dat de snij- en rillijnen tijdens het gebruik in de juiste positie blijven.
Belangrijkste functies van bruggen in stalen regelmatrijzen
1. Behoud de sterkte en integriteit van het matrijsbord
Tijdens het lasersnijden van de matrijsplank ontstaan er veel snijlijnen en openingen.
Zonder het juiste brugontwerp kan het matrijsbord in verschillende secties worden verdeeld, wat de montage en het hanteren moeilijk maakt.
Bruggen helpen:Houd het dobbelsteenbord als één complete structuur
2. Houd stalen regels in de juiste positie
Bruggen helpen ook de positie te behouden van:
Regels voor snijden
Regels voor het vouwen
Dit voorkomt dat de regels bewegen als gevolg van externe krachten tijdens de matrijsmontage en stansbewerkingen.
Soorten bruggen volgens breedte
De brugbreedte wordt meestal gekozen op basis van de matrijstoepassing en het snijmateriaal.
①Grote brug
Breedte: 6–10 mm
Grote bruggen worden vaak gebruikt voor:
② Middelgrote brug
Breedte: 2–5 mm
Middelgrote bruggen worden vaak gebruikt voor:
③Kleine brug
Breedte: minder dan 2 mm
Kleine bruggen worden gebruikt voor:
Korte snij-/rillijnen
Hoe worden bruggen gemaakt bij het maken van matrijzen?
Nadat ze het belang van bruggen hebben begrepen, kunnen veel stempelmakers zich afvragen:
Welke apparatuur kan worden gebruikt om bruggen in stalen regelmatrijzen te maken?
Traditioneel werden bruggen met een handmatige brugmachine (Manual Notcher) gemaakt.
Met de ontwikkeling van automatiseringstechnologie kunnen moderne automatische regelbuigmachines de brugverwerking echter efficiënter en nauwkeuriger voltooien.
Er zijn hoofdzakelijk drie veelgebruikte methoden voor het maken van bruggen:
Een handmatige brugmachine is een van de traditionele gereedschappen die worden gebruikt bij het maken van matrijzen.
De operator positioneert de stalen regel handmatig en drukt op het bruggereedschap om de vereiste verbinding tot stand te brengen.
Voordelen:
✔ Lage investeringskosten
✔ Geschikt voor incidentele brugbewerking
Beperkingen:
Het handmatig maken van bruggen is echter sterk afhankelijk van de ervaring van de operator.
Uitdagingen zijn onder meer:
Het is meer geschikt voor productie in kleine volumes of voor eenvoudige matrijstoepassingen.
Een pneumatische brugmachine gebruikt perslucht om bruggen op stalen regels te creëren.
Vergeleken met handmatige gereedschappen biedt het een sterkere en stabielere verwerking.
Voordelen:
✔ Meer consistente druk
✔ Minder inspanning van de machinist
✔ Geschikt voor herhaalde brugbewerking
Pneumatische brugmachines worden vaak gebruikt in matrijzenfabrieken die een hogere efficiëntie vereisen dan handmatige verwerking.
Beperkingen:

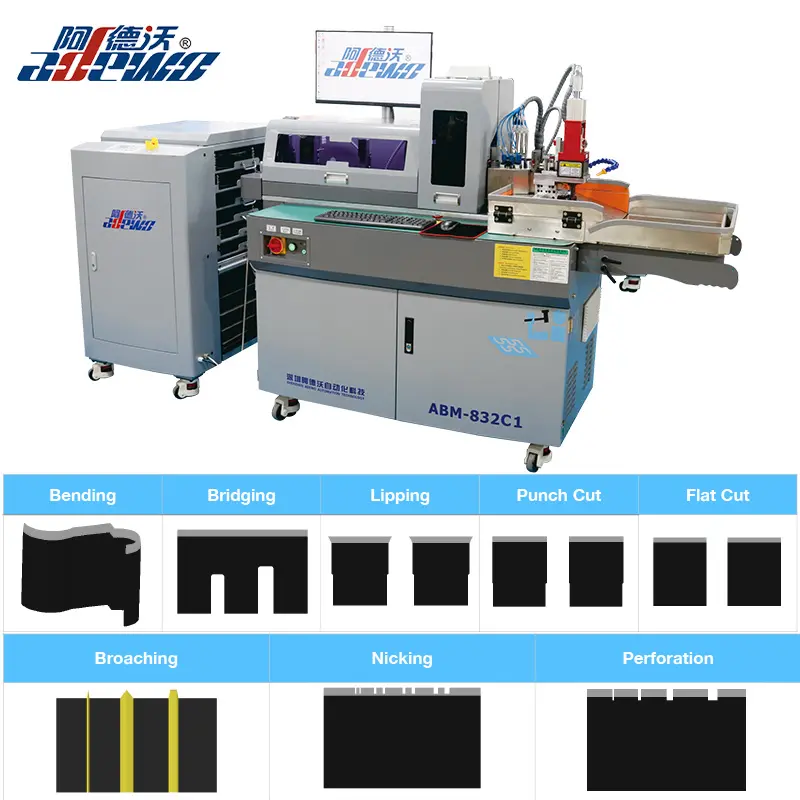

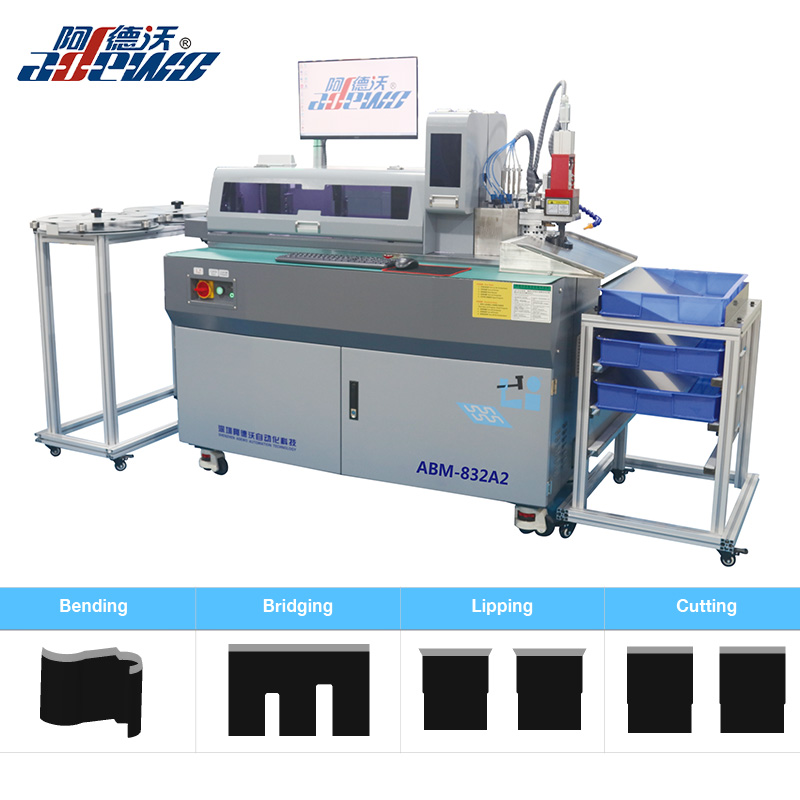

3. Automatische regelbuigmachine met brugfunctie
Moderne automatische regelbuigmachines integreren brugverwerking in de automatische productieworkflow.
De machine kan verwerken:
Andere speciale functies
volgens de matrijstekening.
Voordelen van het maken van bruggen met een automatische regelbuigmachine
1. Hogere nauwkeurigheid
De machine verwerkt automatisch brugposities volgens de ontwerpgegevens.
Voordelen:
✔ Nauwkeurige bruglocatie
✔ Consistente bruggrootte
✔ Verbeterde matrijskwaliteit
2. Hogere productie-efficiëntie
In plaats van tussen verschillende machines te moeten schakelen, kunnen operators meerdere processen op één machine uitvoeren.
Dit vermindert:
3. Meerdere functies in één machine
Vergeleken met traditionele brugmachines kunnen moderne automatische buigmachines meerdere bewerkingen combineren:
Dit biedt een completere oplossing voor het maken van moderne matrijzen.
Waarom kiezen steeds meer stempelmakers voor automatische regelbuigmachines?
Omdat verpakkingsontwerpen complexer worden en klanten een snellere levering nodig hebben, hebben matrijzenfabrikanten apparatuur nodig die zowel de efficiëntie als de kwaliteit kan verbeteren.
Een automatische regelbuigmachine maakt niet alleen bruggen, maar biedt ook een complete oplossing voor de verwerking van stalen regels.
Voor bedrijven die hun matrijzenproductiecapaciteit willen verbeteren, wordt automatisering een belangrijke stap in de richting van:
