Hoe u papieren zakstansen maakt

Papieren zakken zijn overal: supermarkten, winkels, afhaalbalies. Maar achter elke schone, goed gevouwen papieren zak zit een hulpmiddel dat de meeste mensen nooit zien: de dobbelsteen. Een papieren zakmatrijs is een multiplexplaat met scherpe stalen regels (snijregel) en rilregels die in lasergesneden sleuven zijn geplaatst. Wanneer het op papier wordt gedrukt, wordt de vorm van de zak afgesneden en in één beweging de vouwlijnen gecreëerd.

Als u in de verpakkingsbranche werkt, kan het weten hoe deze matrijzen worden gemaakt (en hoe u ze sneller en nauwkeuriger kunt maken) een echt verschil maken in uw productie. Deze gids begeleidt u stap voor stap door het volledige proces van het maken van matrijzen.

Hoe u papieren zakstansen maakt

Voordat we de stappen ingaan, moeten we eerst duidelijk maken wat je eigenlijk aan het bouwen bent.

Een dobbelsteen voor een papieren zak is een dobbelsteen met stalen regels. Het bestaat uit drie hoofdonderdelen:

- Die board: Een dikke multiplexplaat, meestal 12–18 mm, gemaakt van berken- of esdoornfineer. Het moet sterk, vlak en stabiel zijn, omdat bij het kromtrekken de hele dobbelsteen weggooit.

- Snijregels: dunne stalen messen, meestal 2pt of 3pt dik, die door papier snijden.

- Rillenregels: kortere, stompe regels die vouwlijnen in het papier drukken zonder het af te snijden.

Een ontwerper maakt een matrijslay-out in CAD-software (AutoCAD, Illustrator of Cimex), waarbij hij verschillende kleuren of lagen gebruikt om de snijlijnen van de vouwlijnen te scheiden. Het bestand wordt geëxporteerd als DXF of DWG, de standaardformaten voor software voor het maken van mallen. Vervolgens verplaatst het proces zich naar de werkplaats.

Materialen en basisvereisten

Zorg ervoor dat u, voordat u begint, beschikt over:

- Matrijsbord: 12-18 mm multiplex van laserkwaliteit (berken of esdoorn)

- Snijregels: 2pt (0,71 mm) of 3pt (1,07 mm) stalen regels

- Rillenregels: doorgaans 2pt of 3pt, korter dan snijregels

- Rubberen uitwerpmateriaal: rubberen strips rond de regels om het papier na het snijden eraf te duwen

- CAD-ontwerpbestand: DXF- of DWG-formaat

- Lasersnijmachine (of toegang tot één)

- Regelbuigapparatuur (handmatig of automatisch)

- Rillen snijmachine

Stapsgewijs proces

Stap 1: Bereid het matrijsontwerp voor

Alles begint met het ontwerp. Je hebt een CAD-tekening nodig die precies laat zien waar de tas wordt gesneden en waar deze wordt gevouwen. Zie het als een routekaart voor de dobbelsteen.

- Bevestig de zakstijl, het formaat, de papierdikte en de vouwstructuur.

- Maak of ontvang een CAD-bestand in DXF- of DWG-formaat.

- Markeer drie soorten lijnen duidelijk: snijlijnen (ononderbroken), vouwlijnen (gestippeld of gestippeld) en perforatielijnen indien nodig.

- Controleer uw afmetingen nogmaals. Een kleine fout in het ontwerp wordt een grote fout in de matrijs.

Stap 2: Importeer de ontwerp- en setparameters

Zodra het ontwerp klaar is, importeert u het DXF-bestand in de lasersnijsoftware.

- Stel de schaal en het oorsprongspunt in.

- Breng de lagen in kaart, zodat de software weet welke lijnen snijlijnen zijn en welke rillijnen.

- Voer de dikte van de matrijsplaat en het materiaaltype in.

- Stel het laservermogen, de snijsnelheid en de kerfcompensatie in.

De "kerf" is de breedte van de sleuf die de laser in het bord brandt. Dit is van cruciaal belang. Als de sleuf te breed is, zit de meetlat los en kan deze tijdens het persen eruit worden getrokken. Als de gleuf te smal is, kan het bord kromtrekken of zelfs splijten. Standaard sleufbreedtes zijn 2pt (ongeveer 0,71 mm) of 3pt (ongeveer 1,07 mm).

Stap 3: Laad het matrijsbord en lijn het uit

Plaats het multiplex snijbord op de machinetafel. Lijn hem uit met het nulpunt en klem hem stevig vast. Een plank die verschuift tijdens het snijden betekent een kapotte matrijs. De meeste moderne machines gebruiken een sonde of een automatisch volgsysteem om kleine variaties in de plaatdikte aan te passen, waarbij de laser op een constante afstand wordt gehouden.

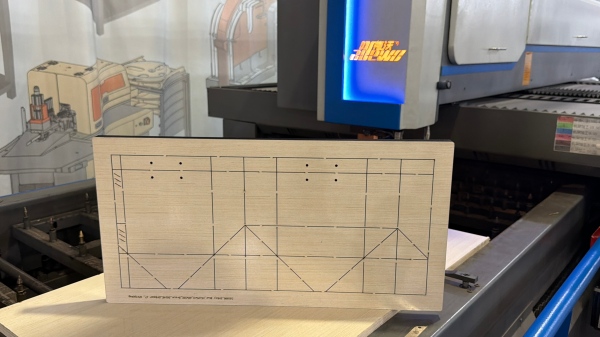

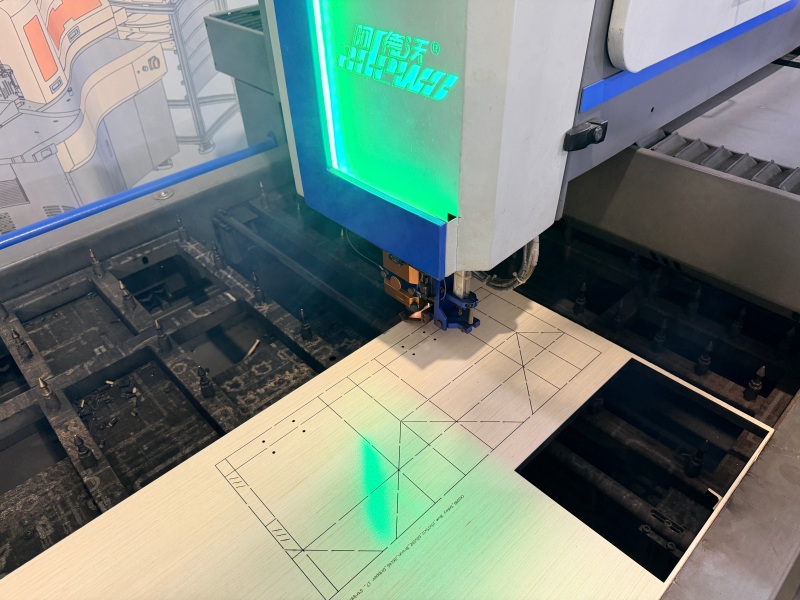

Stap 4: Lasersnijd het matrijsbord

Dit is waar de dobbelsteen vorm begint te krijgen. Een CO2-laser brandt precieze sleuven in het multiplex langs de snij- en rillijnen.

- Start het snijprogramma en controleer de eerste paar slots.

- Controleer of de sleufbreedte en -diepte overeenkomen met uw specificaties.

- Kijk uit voor bruggen: kleine, ongesneden gedeelten die het bord bij elkaar houden tussen dicht bij elkaar geplaatste regels.

- Verwijder na het zagen het afvalmateriaal en inspecteer de plank.

De laser snijdt niet helemaal door. Het brandt gleuven diep genoeg om de regels veilig vast te houden terwijl de onderkant van het bord intact blijft.

Stap 5: Stalen regels buigen en snijden

Nu moet je de stalen regels vormgeven zodat ze bij het matrijsontwerp passen. Snijregels zijn scherpe messen; De rilregels zijn bot en iets korter.

- Selecteer de juiste regeldikte en hoogte voor uw stansbord.

- Buig de regels zodat ze overeenkomen met de rondingen en hoeken in het CAD-ontwerp.

- Knip elke regel op de gewenste lengte.

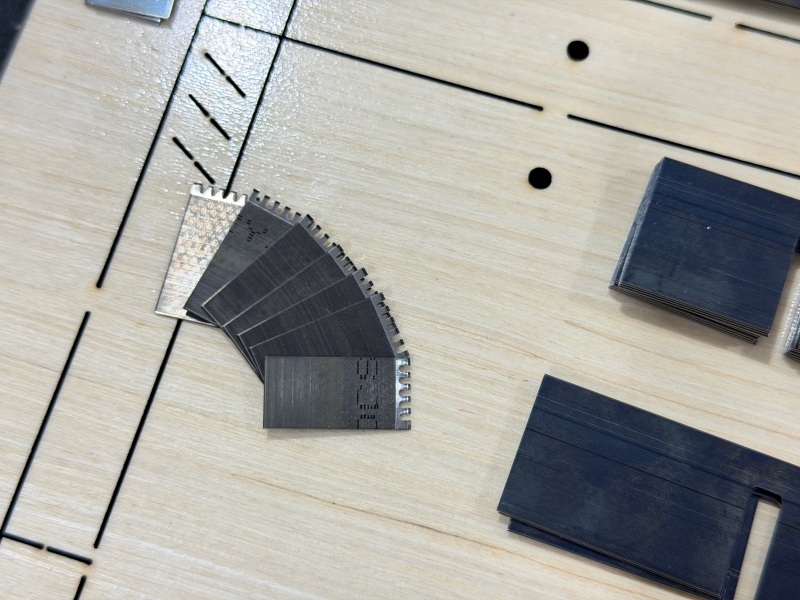

- Voor complexe vormen moet u mogelijk de regels op spanningspunten overbruggen (kerven) om scheuren te voorkomen.

In handwerkwinkels gebeurt dit met een duimbuiger en een duimknipper. In meer geavanceerde winkels verzorgt een automatische buigmachine het hele proces vanaf een digitaal bestand, waarbij de buig- en snijregels met veel minder handmatige fouten worden uitgevoerd.

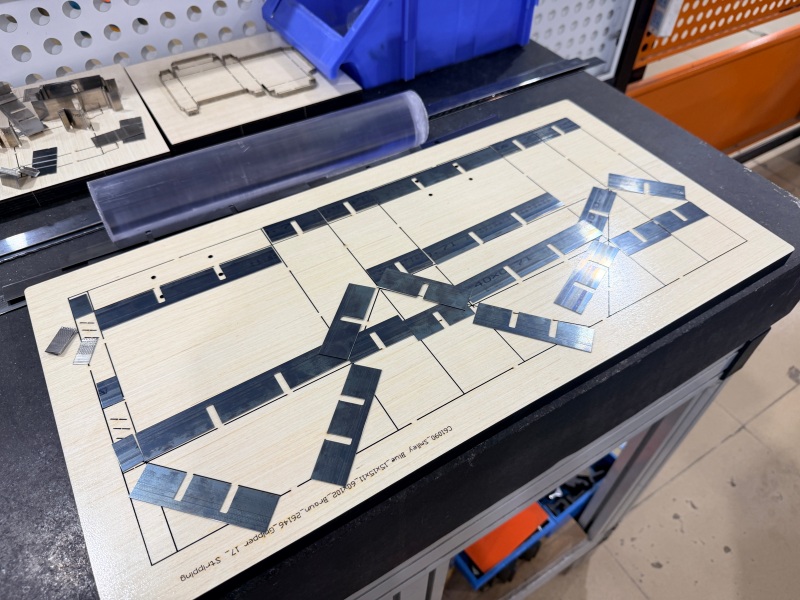

Stap 6: Voeg snij- en rilregels in

Nu het bord is uitgesneden en de regels zijn gevormd, is het tijd om de dobbelsteen in elkaar te zetten.

- Steek snijlinialen in de sleuven langs de snijlijnen.

- Voeg rillijnen in langs de vouwlijnen.

- Controleer of elke liniaal op de juiste hoogte zit en goed in de gleuf past.

- Zorg ervoor dat alle regels gelijk zijn. Een regel die te hoog zit, zal te diep snijden; een die te laag zit, zal het papier volledig missen.

Deze stap wordt vaak 'regelinvoeging' of 'matrijsmontage' genoemd. Het is detailwerk, maar als je het goed doet, kun je het verschil maken tussen een strakke en een rommelige snit.

Stap 7: Voeg rubber/uitwerpmateriaal toe

Nadat de regels binnen zijn, heb je rubber nodig. Rond de regels worden rubberen strips geplaatst, iets hoger dan de snijrand. Hun taak is eenvoudig: wanneer de matrijs naar beneden drukt en het papier snijdt, duwt het rubber het papier terug van de matrijs, zodat het niet blijft plakken.

- Plaats rubberen strips gelijkmatig rond alle regels.

- Zorg ervoor dat het rubber hoger zit dan de rand van de meetlat.

- Controleer of het rubber geen snij- of kreukelzones blokkeert.

- Test de uitwerping door een stuk papier tegen de matrijs te drukken en deze op te tillen.

Stap 8: Testen, inspecteren en voltooien

Voordat de matrijs in productie gaat, moet je hem testen.

- Voer een testsnede uit op het daadwerkelijke materiaal van de papieren zak.

- Controleer de snijkwaliteit: zijn de sneden schoon? Is het papier volledig doorgesneden?

- Controleer de vouwkwaliteit: Vouwt het papier netjes langs de vouwlijnen? Als er barsten of scheuren optreden, moeten de rilregels worden aangepast.

- Controleer de uitworp: komt het papier soepel uit de matrijs?

- Pas indien nodig regels of rubber aan.

- Zodra alles in orde is, maakt u de matrijs schoon, labelt u deze met het type en de maat van de zak en bergt u deze op de juiste manier op.

Aanbevolen machines — maken het proces sneller en consistenter

Bij het maken van papieren zakken zijn de belangrijkste stappen van de uitrusting het snijden van het matrijsbord, het buigen van de stalen regels en het voorbereiden van de rilregels. Adewo biedt drie machines aan die deze fasen bestrijken. Elk exemplaar kan afzonderlijk worden gebruikt of als onderdeel van een kleine productielijn.

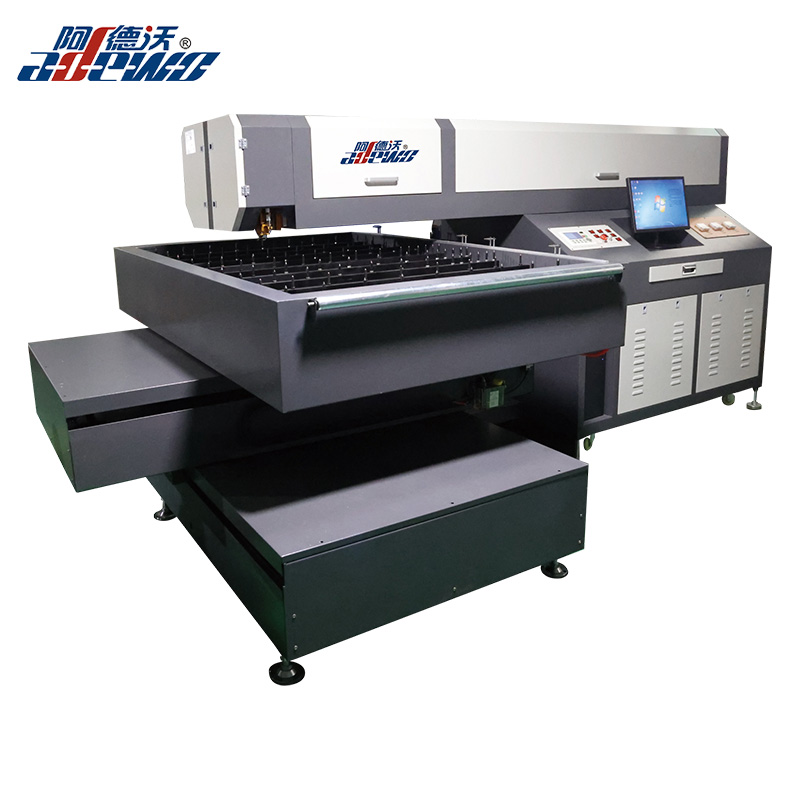

1. ADW-LC600 Vaste lasersnijmachine met kop

Nadat het matrijsontwerp gereed is, is de eerste productiestap het snijden van het matrijsbord. De ADW-LC600 is een lasersnijmachine die voor deze klus is ontworpen.

Er wordt gebruik gemaakt van een vaste laserkop en een bewegende tafel, waardoor het snijden stabiel blijft. De geïmporteerde kogelomloopspindel zorgt voor duurzaamheid en hoge nauwkeurigheid, terwijl de kruisstructuur langdurig gebruik ondersteunt. Dankzij het autofollow-snijsysteem kunnen verschillende plaatdiktes in één keer worden gesneden, en de spiegel en lens zijn eenvoudig te vervangen en schoon te maken. Het kan multiplex van 6 mm tot 22 mm verwerken, evenals PVC-plaat, acryl en staal onder 3 mm.

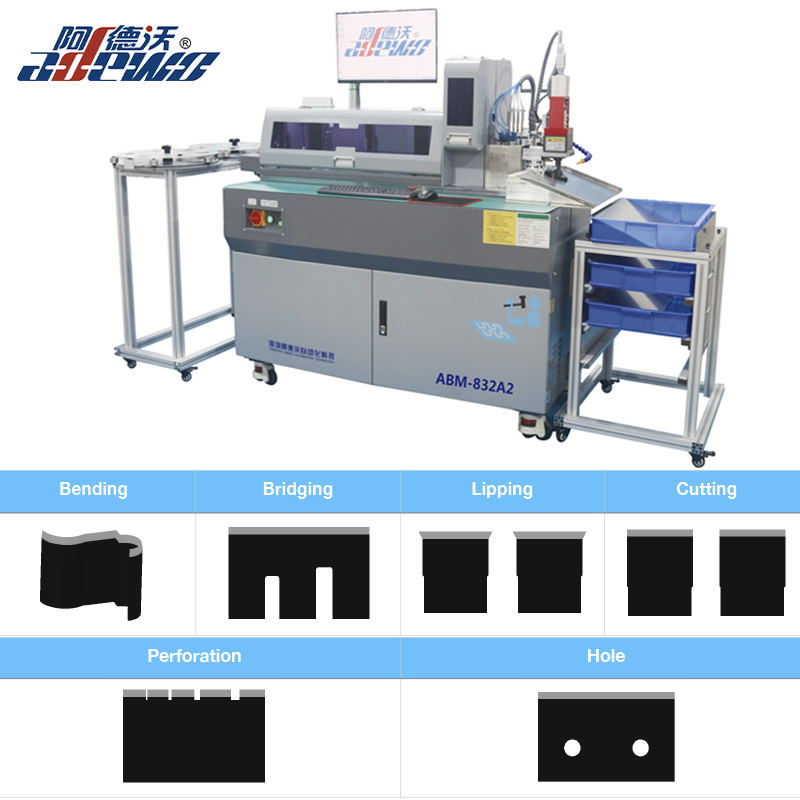

2. ABM-832A2 Automatische buigmachine

Nadat het matrijsbord is gesneden, moeten de stalen regels worden gebogen en gesneden zodat ze passen bij de vorm van de papieren zak. De ABM-832A2 automatiseert deze stap.

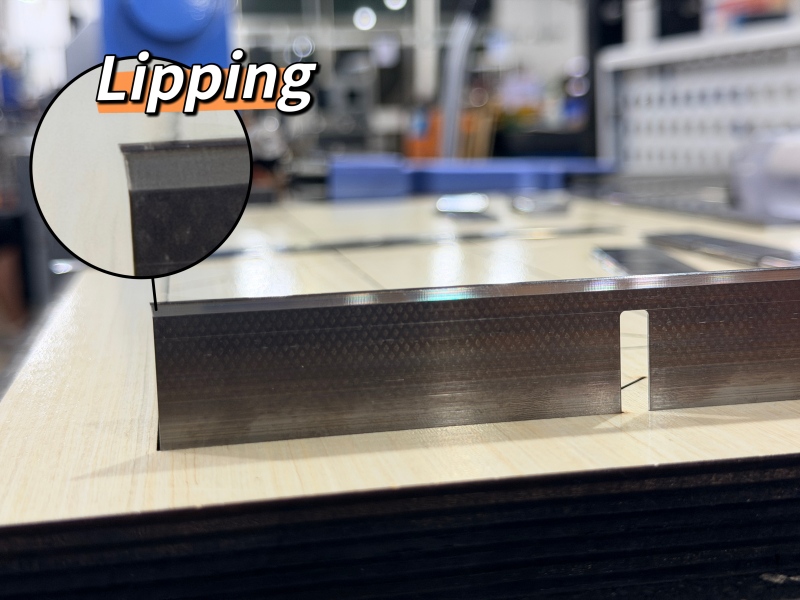

Het combineert buigen en snijden in één handeling, waardoor het proces veiliger en efficiënter wordt. Het multi-ponsgereedschap biedt keuzes zoals lipping, malsnijden, brug, gat of perforatie, en elk gereedschap is onafhankelijk en eenvoudig te vervangen. Dubbele klemmen met schroefgeleiding maken continu gebruik mogelijk, en de slimme software is eenvoudig te gebruiken met meerdere taalopties. Het ondersteunt regeldiktes van 0,45 mm tot 1,05 mm en regelhoogtes van 8 mm tot 32 mm.

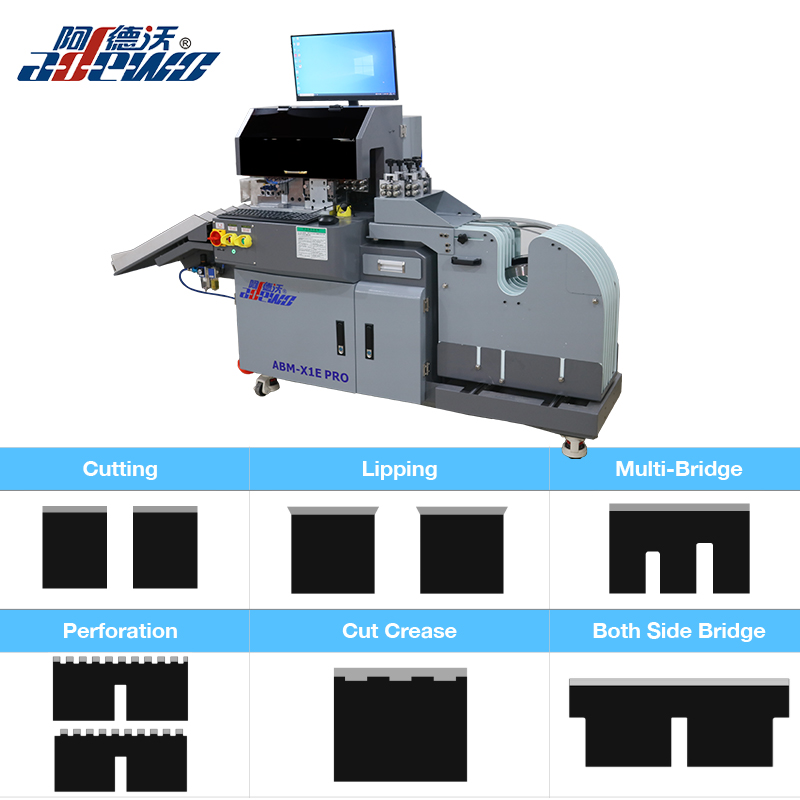

3. ABM-X1E PRO Lengtesorteer-rilsnijmachine

Rilregels zijn belangrijk voor schone vouwen op papieren zakken. De ABM-X1E PRO helpt bij het nauwkeurig voorbereiden van rillijnen en gerelateerde functies.

De software identificeert automatisch verschillende lengtes, zodat je ze niet handmatig hoeft te sorteren. Gereedschappen zijn aanpasbaar, inclusief opties voor stripliniaal en 4pt/8pt laservouw. Elk gereedschap is onafhankelijk en eenvoudig te vervangen, en de servomotor zorgt voor automatisch overbruggen en automatisch snijden. De breedte van de perforatie en de snijvouw kunnen via de software worden ingesteld. Een multi-liniaalcassette biedt plaats aan maximaal zeven rollen stalen liniaal, waardoor verwisselingen eenvoudig en veilig zijn. De machine ondersteunt ook Engelse en Chinese software en heeft een kleine footprint.

Wie zou deze machines moeten overwegen

- Matrijzenwinkels die regelmatig papieren zakken produceren en die de doorlooptijd willen verkorten.

- Verpakkingsbedrijven die een snellere productie van matrijzen nodig hebben om aan strakke leveringsschema's te voldoen.

- Fabrikanten die op zoek zijn naar betere consistentie en herhaalbaarheid voor alle banen.

- Bedrijven die van plan zijn de productie van papieren zakmatrijzen op te schalen zonder de arbeidskosten proportioneel te verhogen.

Conclusie

Het maken van een papieren zakmatrijs is een proces dat uit meerdere stappen bestaat en dat in elke fase precisie vereist: van CAD-ontwerp en lasersnijden tot het buigen, inbrengen, rubbereren en testen van linialen. Als een van deze stappen verkeerd is, betekent dit dat een matrijs niet netjes snijdt, niet goed kreukt of niet lang meegaat.

Het goede nieuws is dat een groot deel van dit proces geautomatiseerd kan worden. Als u stempels voor papieren zakken produceert en de snelheid, nauwkeurigheid of consistentie wilt verbeteren, zijn deze machines het ontdekken waard. U kunt bij Adewo terecht voor een demo, machinespecificaties of technische ondersteuning op maat van uw productiebehoeften.
