Wat maakt een verpakking gemakkelijk te openen?

De rilverwerking achter verpakkingen

  Een verpakking ziet er aan de buitenkant misschien eenvoudig uit, maar de uiteindelijke prestatie van een doos wordt bepaald door veel details in de matrijsstructuur. Een pakket moet op de juiste positie vouwen, soepel opengaan, stabiel blijven tijdens de productie en in sommige gevallen op een gecontroleerde manier scheuren of scheiden.

  Deze eisen worden bij het maken van de matrijzen vertaald naar verschillende lijnstructuren. Rillijnen, snijlijnen, perforatie en overbrugging hebben allemaal verschillende doeleinden, en hun posities moeten overeenkomen met het verpakkingsontwerp.

  Voor stempelmakers is de uitdaging niet alleen het voorbereiden van lijnen van verschillende lengtes. De belangrijkste taak is om ervoor te zorgen dat elke verwerkte lijn overeenkomt met de structuur die vereist is voor de uiteindelijke doos.

Niet elk onderdeel van een pakket heeft dezelfde verwerking nodig

  Een vouwdoos bevat normaal gesproken panelen, vouwsecties, openingen en verbindingsvlakken. Deze verschillende onderdelen vervullen niet dezelfde functie en kunnen dus niet altijd hetzelfde lijntype gebruiken.

  Een rilliniaal wordt vooral gebruikt om een ​​gecontroleerde vouwlijn te creëren. Het geleidt het karton zodat het op een vooraf bepaalde positie wordt gevouwen zonder het volledig door te snijden.

  Snijden wordt gebruikt wanneer het materiaal volledig moet worden gescheiden. Perforatie is geschikt voor gebieden die gecontroleerd moeten worden gescheurd, terwijl overbruggen geselecteerde secties na het stansen met elkaar verbonden kan houden.

  In één enkele matrijs kunnen deze structuren samenwerken. Het eindresultaat hangt niet alleen af ​​van de individuele verwerkingsmethode, maar ook van de vraag of elke lijn correct is gepositioneerd ten opzichte van de andere.

Snijden: de benodigde lengtes voorbereiden

  Voordat de rilliniaal tot een matrijs kan worden gemonteerd, moeten deze eerst worden voorbereid volgens de afmetingen in het matrijsontwerp.

  Verschillende secties van een doos vereisen verschillende lengtes. De buitenste snijsecties, vouwsecties en speciale constructies kunnen allemaal verschillende lijnlengtes vereisen.

  Als een lijn te lang of te kort wordt afgesneden, kan dit de positie tijdens de matrijsmontage beïnvloeden. In complexere matrijsconstructies kunnen zelfs kleine verschillen de installatie bemoeilijken of van invloed zijn op de manier waarop de verwerkte secties overeenkomen met het oorspronkelijke ontwerp.

  Daarom zijn lengte-identificatie, sorteren en snijden belangrijke stappen bij de lijnvoorbereiding.

  Voor fabrikanten die meerdere doosontwerpen tegelijkertijd verwerken, kan het automatisch identificeren van verschillende lijnlengtes ook het voorbereidingsproces vereenvoudigen en de noodzaak verminderen om materialen handmatig te scheiden vóór de montage.

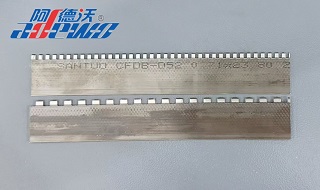

Perforatie: Een gecontroleerde traan creëren

  Niet elk pakket is ontworpen om alleen door vouwen te openen.

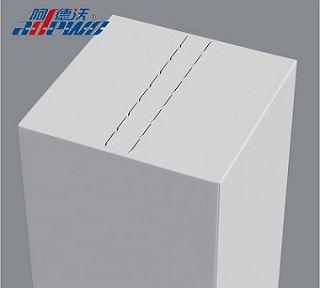

  Veel dozen en kartonnen verpakkingen bevatten afscheursecties, gemakkelijk te openen gebieden of andere structuren die met de hand moeten worden gescheiden. Voor deze toepassingen zou een doorlopende snijlijn ervoor zorgen dat de sectie te vroeg scheidt.

  Perforatie creëert in plaats daarvan een intermitterende snijstructuur. De ongesneden delen houden de verpakking verbonden voordat deze wordt geopend, terwijl de gesneden delen een gedefinieerd pad voor scheuren bieden.

  De plaatsing van de perforatie moet passen bij de verpakkingsstructuur en de beoogde openingsmethode. Te veel snijden kan de verbinding verzwakken, terwijl onvoldoende snijden ervoor kan zorgen dat de verpakking moeilijk te scheuren is.

  Dit is de reden waarom perforatie een andere verwerkingseis is dan zowel snijden als rillen.

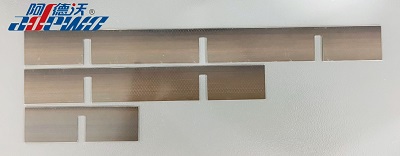

Overbrugging: Aansluitpunten onderhouden

  Een andere veel voorkomende vereiste is dat geselecteerde delen van het karton na het stansen met elkaar verbonden blijven.

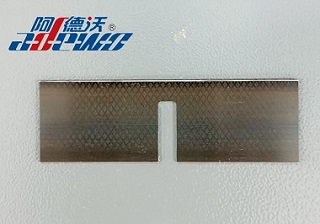

  Bridging creëert specifieke verbindingspunten langs de verwerkte lijn. Deze punten helpen de integriteit van de plaat te behouden tijdens productie, behandeling of daaropvolgende bewerkingen.

  Voor sommige matrijsconstructies is één enkele brug niet voldoende. Er kunnen meerdere verbindingspunten nodig zijn langs één sectie, en dat is waar meervoudige overbrugging nuttig wordt.

  Bij sommige ontwerpen is mogelijk ook een overbrugging aan beide zijden vereist, met overeenkomstige brugposities aan beide zijden van de lijn.

  De locatie, het aantal en de opstelling van de bruggen moeten samen met het matrijsontwerp in overweging worden genomen. Hun doel is niet simpelweg om verbindingspunten toe te voegen, maar om de vereiste balans te bieden tussen het doorsnijden en de resterende verbinding.

Lippen: Verbetering van het snijden van hoeken

  Sommige kartonnen structuren vereisen extra verwerking aan het einde van een lijn, vooral waar meerdere lijnen samenkomen of waar een nette hoek belangrijk is.

  Lippen creëert een inkeping aan het einde van de regel. Bij het stansen van karton kan dit ertoe bijdragen dat er na het snijden geen karton meer in de hoeken achterblijft, wat resulteert in een schonere hoek.

  Lippen kan ook helpen interferentie te verminderen wanneer regels elkaar kruisen of samenkomen. Dit wordt relevanter wanneer de matrijs compacte of gecompliceerde lijnstructuren bevat.

  Hoewel de verwerkte inkeping klein is, kan deze de interactie tussen aangrenzende lijnen en de kwaliteit van de afgewerkte doos beïnvloeden.

Hoe worden deze lijnen voorbereid vóór de matrijsassemblage?

  Het voorbereidingsproces begint met het digitale matrijsontwerp.

  Zodra de vereiste lijninformatie is bepaald, moeten verschillende lengtes worden geïdentificeerd en gesorteerd. De lijnen kunnen vervolgens op de gespecificeerde lengte worden gesneden, terwijl secties die een speciale bewerking vereisen, perforatie-, overbruggings-, lipping- of stripgerelateerde structuren kunnen krijgen.

  Voor een matrijzenmaker zijn deze stappen nauw met elkaar verbonden. De snijlengte, bewerkingspositie en eindmontage moeten allemaal overeenkomen met het originele ontwerpbestand.

  Naarmate verpakkingsstructuren gedetailleerder worden, kan handmatige voorbereiding meer herhaald meten, sorteren en verwerken met zich meebrengen. Een meer georganiseerd geautomatiseerd voorbereidingsproces kan er daarom toe bijdragen dat de overgang van digitaal ontwerp naar fysieke matrijs consistenter wordt.

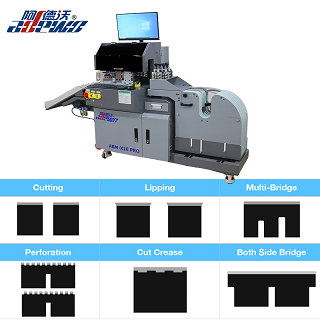

ADEWO ABM-X1E PROLengtesorteermachine

  De ADEWO ABM-X1E PRO Lengtesorteringssnijmachine combineert automatische lijnlengte-identificatie en -sortering met snij- en meerdere lijnverwerkingsfuncties.

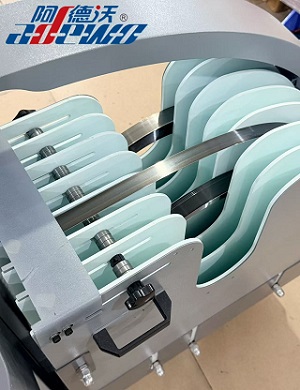

  De machine is ontworpen voor het maken van matrijzen, ondersteunt 7 liniaalrollen en kan liniaaldiktes van 0,71, 1,05 en 1,42 mm verwerken, met liniaalhoogtes van 22 tot 60 mm.

  De verwerkingsfuncties omvatten:

Lengte sorteren

Snijden

Lippen

Multi-overbrugging

Overbrugging aan beide zijden

Perforatie

  De machine ondersteunt DXF- en DWG-bestandsformaten, waardoor verwerkingsinformatie kan worden voorbereid op basis van veelgebruikte matrijsontwerpbestanden.

Van verpakkingsontwerp tot lijnverwerking

  Een verpakking lijkt misschien eenvoudig als het wordt gezien als een afgewerkt product, maar de prestaties op het gebied van vouwen, openen, scheuren en afvalverwijdering zijn nauw verbonden met de matrijsstructuur erachter.

  Een rilregel definieert waar het karton vouwt. Snijden bepaalt waar het materiaal scheidt. Perforatie creëert een gecontroleerd scheurpad, terwijl overbrugging geselecteerde verbindingen in stand houdt. Met lippen en strippen samenhangende structuren richten zich op meer specifieke vereisten binnen de matrijs.

  Elk proces heeft zijn eigen doel, maar geen ervan bestaat onafhankelijk van het verpakkingsontwerp.

  Het digitale matrijsbestand definieert de vereiste structuur, en nauwkeurige lijnvoorbereiding zet die informatie om in verwerkte lijnen die klaar zijn voor matrijsassemblage. Deze verbinding tussen verpakkingsontwerp, matrijsconstructie en lijnverwerking zorgt ervoor dat kleine details in een digitaal ontwerp betrouwbare functies kunnen worden in het uiteindelijke pakket.
