Wat is een aansnijden bij het maken van matrijzen?

Brootsen is een precisieslijpproces dat wordt gebruikt bij het maken van stalen regelmatrijzen.

Aan de binnenkant van de stalen regel wordt een kleine reliëfgroef gemaakt waar buiging nodig is.

Dit vermindert interferentie op kruispunten van linialen, voorkomt hoogteverlies na buigen onder een scherpe hoek en zorgt voor een nauwkeurige montage van de linialen en stabiele snijprestaties.

Waarom is aansnijden nodig voor stansmessen van stalen regels?

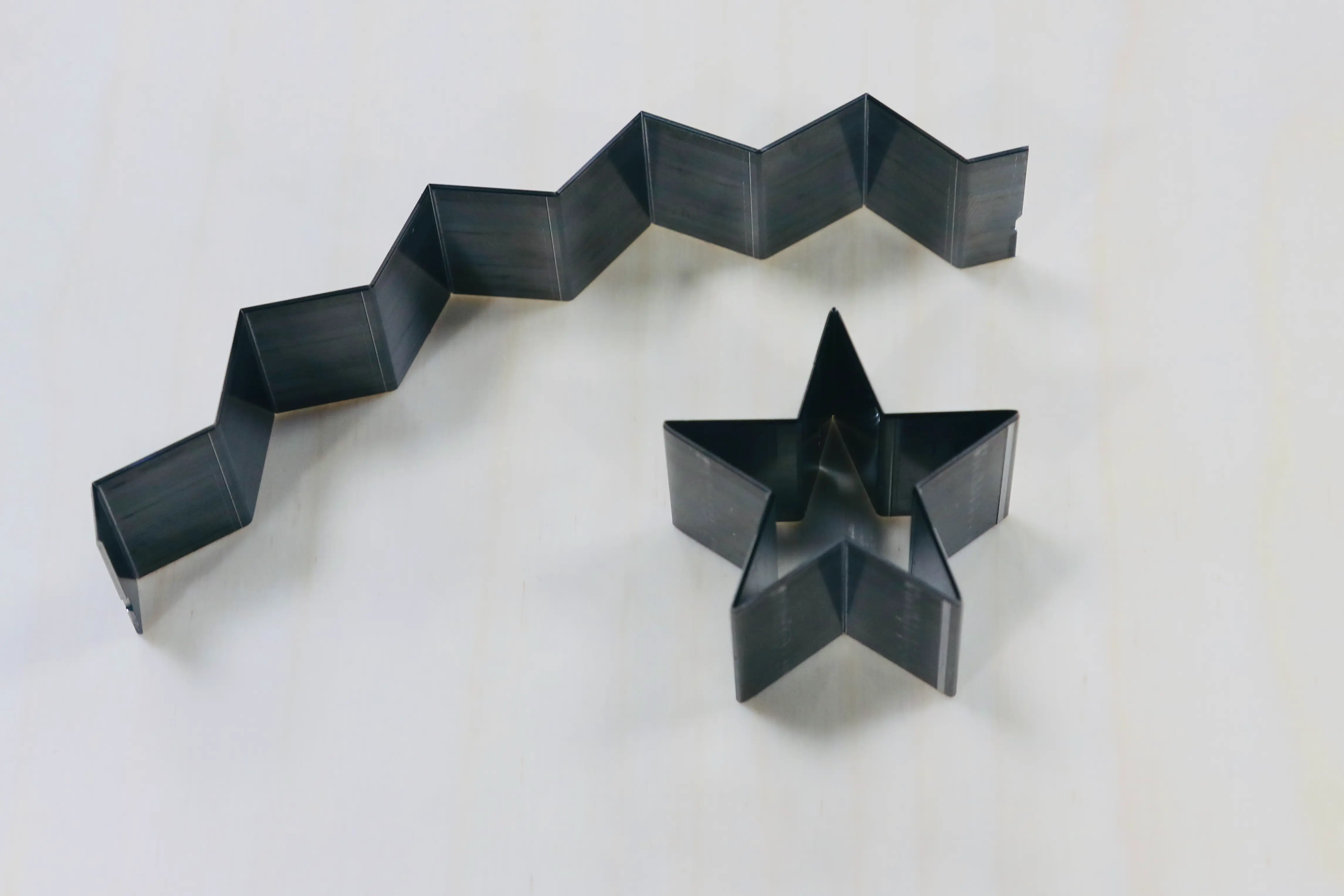

Bij het produceren van een vijfpuntige stervorm kan het gebruik van het verbinden van regels (het verbinden van afzonderlijke stalen regels) op scherpe hoeken de algehele sterkte van de matrijsstructuur verminderen.

Het gesplitste gebied kan zwakker worden tijdens herhaalde snijbewerkingen, wat de duurzaamheid en stabiliteit van de matrijs beïnvloedt.

Zonder aansnijden kan het gebruik van een enkele stalen regel om scherpe hoeken te vormen ook voor uitdagingen zorgen.

Tijdens het buigen wordt de binnenkant van de regel samengedrukt, waardoor de scherpe hoek afgerond kan worden.

Als gevolg hiervan bereikt de uiteindelijke matrijs mogelijk niet de vereiste vormkwaliteit met een scherpe hoek.

Bij het brootsproces wordt een reliëfgroef gecreëerd op het buiggebied voordat de stalen regel wordt gevormd.

Hierdoor kan de regel in scherpe hoeken buigen, terwijl de oorspronkelijke snijhoogte en structurele sterkte behouden blijven.

Waarom is aansnijden belangrijk voor het maken van matrijzen met hoge precisie?

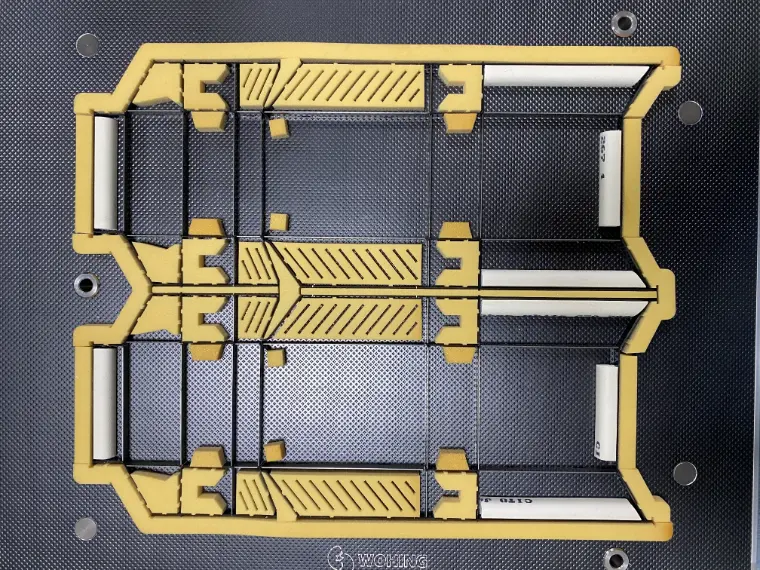

Naarmate de vraag naar premiumverpakkingen blijft groeien, vooral in industrieën zoals sigarettenverpakkingen, farmaceutische verpakkingen en hoogwaardige kartonnen dozen, hebben fabrikanten een hogere precisie nodig voor complexe en onregelmatige vormen.

Daarom wordt de brootstechnologie steeds belangrijker in de moderne productie van stalen regelmatrijzen.

Andere toepassingen van aansnijden bij het maken van stalen regelmatrijzen

Naast het verbeteren van de scherpe hoekvorming, wordt brootsen ook gebruikt om de nauwkeurigheid van de kruispunten van stalen regels te verbeteren en de snijprestaties te verbeteren.

Met de toenemende vraag naar hoogwaardige verpakkingen, vooral in industrieën zoals premium kartonnen verpakkingen, farmaceutische verpakkingen en speciaal gevormde dozen, zijn de eisen voor snijnauwkeurigheid en liniaalpassing steeds strenger geworden.

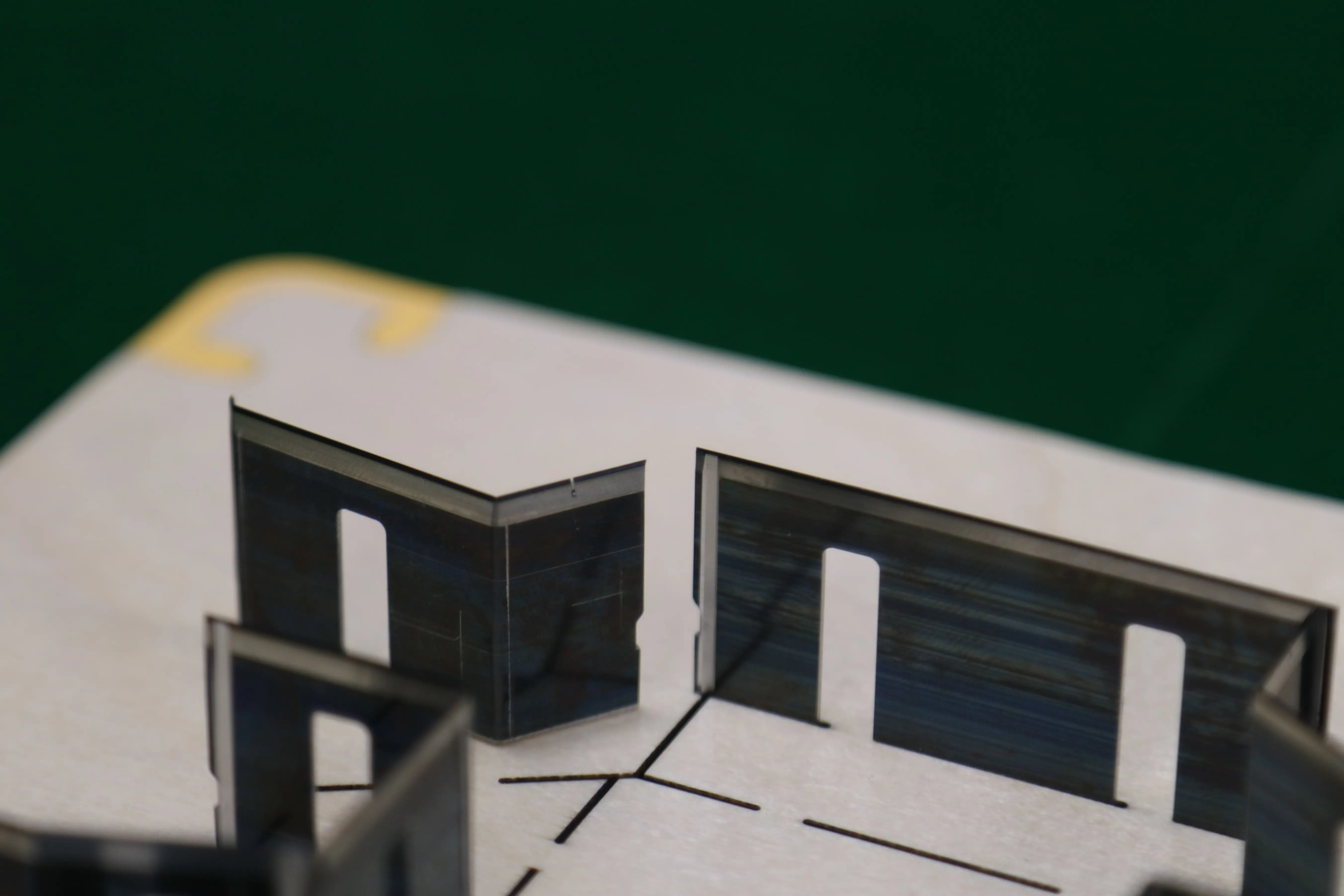

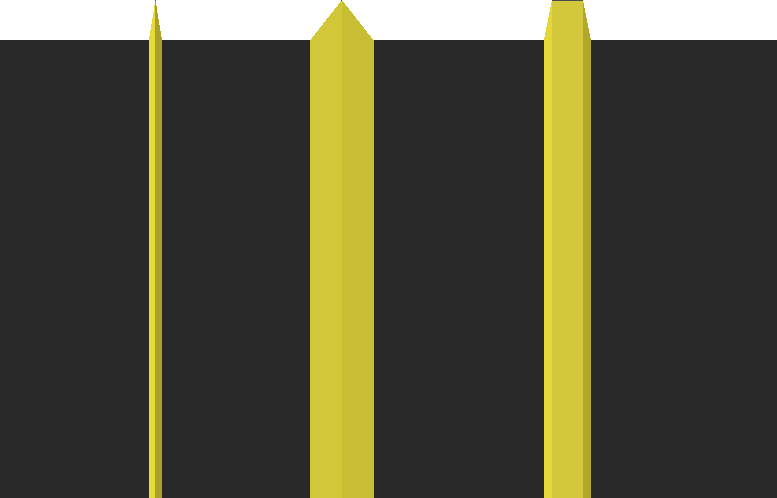

Op de snijpunten waar horizontale en verticale stalen regels samenkomen, kan de schuine hoek van de snijkant een kleine opening tussen de regels creëren.

Deze opening kan de pasnauwkeurigheid van de snijkanten beïnvloeden en kan leiden tot inconsistente snijresultaten of markeringen op de eindproducten.

Door brootsen toe te passen op het kruispunt van de stalen regels, wordt een kleine reliëfgroef gecreëerd om interferentie veroorzaakt door de schuine hoek van de snijkant te verminderen.

Hierdoor kunnen de stalen regels nauwer bij elkaar passen en wordt de algehele nauwkeurigheid en stabiliteit van de matrijsstructuur verbeterd.

Hoe wordt het aansnijden verwerkt bij het maken van stalen regelmatrijzen?

Traditioneel was brootsen een handmatig proces waarbij bekwame operators de reliëfgroeven op specifieke posities moesten slijpen.

Met de ontwikkeling van de automatische buigtechnologie kan het brootsen nu worden geïntegreerd in het automatische buigproces, waardoor de efficiëntie en consistentie worden verbeterd.

De ADEWO ABM-832C2 multifunctionele automatische buigmachine maakt gebruik van wolfraamcarbide slijpschijven om brootsgroeven op stalen regels te bewerken.

De machine ondersteunt zowel CW (met de klok mee) als CCW (tegen de klok in) brootsrichtingen, waardoor een flexibele verwerking voor verschillende buighoeken en matrijsontwerpen wordt gegarandeerd.

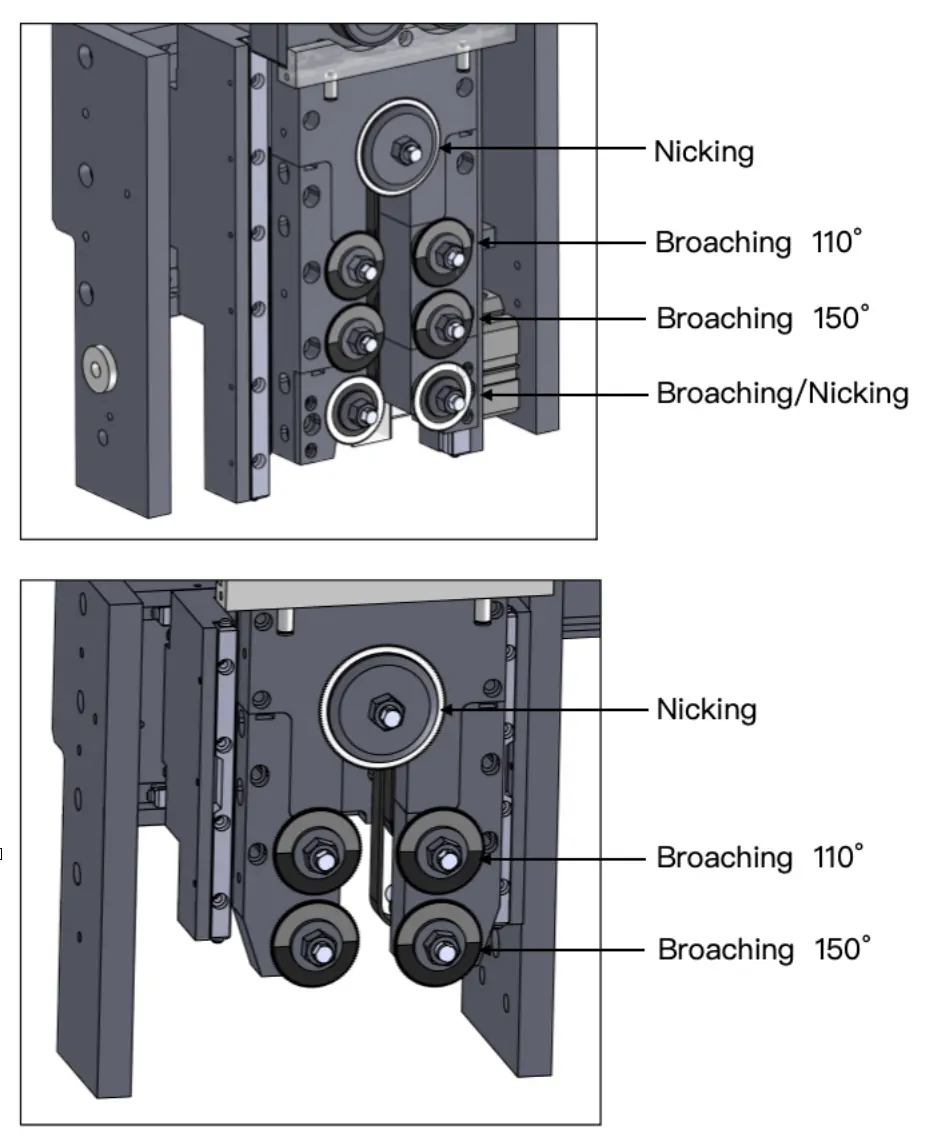

De ABM-832C2 kan worden uitgerust met twee of drie sets brootszaagbladen, afhankelijk van de verschillende toepassingsvereisten.

Er kunnen verschillende bladbreedtes worden geselecteerd om nauwkeurige brootsresultaten te verkrijgen voor verschillende staalspecificaties en buigomstandigheden.

Met intelligente softwarebesturing analyseert de machine automatisch de geometrie en buighoeken van de geïmporteerde tekening.

Afhankelijk van de vereiste hoek en positie identificeert het systeem waar brootsen nodig is en selecteert het automatisch het juiste brootszaagblad voor bewerking.
